El Perceptrón y las Funciones de Activación: La Unidad Básica del Deep Learning

El Perceptrón y las Funciones de Activación: La Unidad Básica del Deep Learning#

Open In Colab

Objetivos#

  • Comprender la neurona artificial como la unidad computacional básica del Deep Learning.

  • Demostrar matemáticamente por qué la no linealidad es un requisito absoluto para resolver problemas complejos (como el XOR).

  • Analizar el catálogo de Funciones de Activación (Sigmoide, Tanh, ReLU, GELU) desde una perspectiva de ingeniería: sus derivadas, ventajas y fallos catastróficos.

  • Experimento de Ingeniería: Utilizar tf.GradientTape para visualizar el problema del Vanishing Gradient (Gradiente Desvaneciente) y entender por qué ReLU se convirtió en el estándar de la industria.

Prerrequisitos#

  • Entendimiento de la Regresión Logística y el Descenso del Gradiente.

  • Haber completado el Capítulo 3 (Machine Learning Clásico).

Configuración del Entorno#

Hide code cell source


# @title *Esta celda clona el repositorio (en Colab) e importa las utilidades comunes*
import sys
import os

IN_COLAB = "google.colab" in sys.modules

if IN_COLAB:
    import subprocess
    REPO_NAME = "applied-ai-engineering"
    if not os.path.exists(REPO_NAME):
        subprocess.run(["git", "clone", f"https://github.com/AxelSkrauba/{REPO_NAME}.git"], check=True)
    os.chdir(f"/content/{REPO_NAME}")
    sys.path.append(f"/content/{REPO_NAME}")
else:
    # Repositorio en local, apuntar path a la raiz
    os.chdir(f"../../")

from utils.plots import setup_plot_style
setup_plot_style()

# Importamos TensorFlow
import tensorflow as tf
import numpy as np
import matplotlib.pyplot as plt


# Reproducibilidad
tf.random.set_seed(42)
np.random.seed(42)

print(f"TensorFlow versión: {tf.__version__}")
print(f"GPU disponible: {tf.config.list_physical_devices('GPU')}")

TensorFlow versión: 2.20.0
GPU disponible: []

1. Introducción: De la Regresión Logística a la Neurona#

En el Capítulo 3, aprendimos que la Regresión Logística calcula una suma ponderada de las entradas y luego pasa ese resultado por una función Sigmoide para aplastarlo entre 0 y 1.

Sorprendentemente, acabamos de describir exactamente lo que hace una neurona artificial.

Matemáticamente, una neurona realiza dos operaciones secuenciales:

  1. Transformación Lineal: \(z = \mathbf{w} \cdot \mathbf{x} + b\) (donde \(\mathbf{w}\) son los pesos, \(\mathbf{x}\) las entradas y \(b\) el sesgo o bias).

  2. Transformación No Lineal: \(a = \phi(z)\) (donde \(\phi\) es la Función de Activación).

El Deep Learning moderno no es más que la composición inteligente de miles o millones de estas unidades básicas, organizadas en capas, optimizadas mediante el cálculo de derivadas (Backpropagation).

🧠 Herramienta Interactiva: TensorFlow Playground#

Antes de entrar en el código y cosas complejas, recomiendo encarecidamente abrir el TensorFlow Playground. Es una herramienta visual desarrollada por Google que permite construir redes neuronales simples en el navegador. Muchos de los conceptos pueden “probarse” y “entenderse” de manera empírica a partir de analizar el funcionamiento y los resultados.

Ejercicio sugerido: Intentar resolver el problema del “Espiral” usando solo activaciones “Lineales”. ¿Es posible o imposible?. Luego, cambiar a “ReLU” y observar “la magia”.

NOTA: En cualquiera de los casos… es posible que NO se llegue a un buen resultado “rápido”, intentar de entender la conformación de la arquitectura “ideal” con los problemas más simples primero.

2. ¿Por qué necesitamos Funciones de Activación?#

Si la transformación lineal (\(z = \mathbf{w} \cdot \mathbf{x} + b\)) ya hace el trabajo pesado, ¿por qué complicamos el cálculo pasándolo por una función \(\phi(z)\)?

“Demostración” Matemática:
Imaginemos una red neuronal de 3 capas sin funciones de activación (es decir, \(\phi(z) = z\)).

  • Capa 1: \(h_1 = W_1 \cdot x\)

  • Capa 2: \(h_2 = W_2 \cdot h_1\)

  • Capa 3 (Salida): \(y = W_3 \cdot h_2\)

Si sustituimos las ecuaciones:

\[ y = W_3 \cdot (W_2 \cdot (W_1 \cdot x)) = (W_3 \cdot W_2 \cdot W_1) \cdot x \]

Como la multiplicación de matrices es asociativa, \((W_3 \cdot W_2 \cdot W_1)\) se colapsa en una sola matriz \(W_{final}\).

Conclusión: Una red neuronal de 1.000 capas sin funciones de activación no lineales es matemáticamente equivalente a una simple Regresión Lineal. No importa qué tan profunda sea la red, jamás podrá resolver un problema que no se pueda separar con una línea recta (como el problema XOR).

3. El Catálogo de Activaciones (Criterio de Ingeniería)#

A lo largo de las décadas, la industria ha evolucionado buscando la función de activación perfecta. Vamos a visualizar las más importantes y sus derivadas.

Nota de Ingeniería: La derivada es crítica. Durante el entrenamiento (Backpropagation), el error viaja hacia atrás multiplicándose por la derivada de la función de activación. Si la derivada es cero, la red deja de aprender.

Hide code cell source


# Definimos el rango de entrada (z)
z = np.linspace(-5, 5, 200)
z = tf.constant(z, dtype=tf.float32)

# Definimos las funciones y sus derivadas usando TensorFlow
activaciones = {
    'Sigmoide': (tf.nn.sigmoid(z), tf.nn.sigmoid(z) * (1 - tf.nn.sigmoid(z))),
    'Tanh': (tf.nn.tanh(z), 1 - tf.square(tf.nn.tanh(z))),
    'ReLU': (tf.nn.relu(z), tf.where(z > 0, 1.0, 0.0)),
    'Leaky ReLU': (tf.nn.leaky_relu(z, alpha=0.1), tf.where(z > 0, 1.0, 0.1)),
    'Swish / SiLU': (tf.nn.silu(z), tf.nn.silu(z) + tf.nn.sigmoid(z) * (1 - tf.nn.silu(z))),
    'GELU':    (tf.nn.gelu(z),
                # Derivada aproximada de GELU (suficiente para visualización)
                tf.cast(z > 0, tf.float32) +
                tf.exp(-0.5 * z**2) / tf.sqrt(2 * np.pi) *
                (1 + 0.044715 * z**3))
}

# Visualización
fig, axes = plt.subplots(2, 3, figsize=(15, 8))
axes = axes.flatten()

for i, (nombre, (f_z, df_z)) in enumerate(activaciones.items()):
    ax = axes[i]
    ax.plot(z, f_z, label=f'{nombre} $f(z)$', color='teal', linewidth=2.5)
    ax.plot(z, df_z, label=f'Derivada $f\'(z)$', color='orange', linestyle='--', linewidth=2)
    ax.axhline(0, color='black', linewidth=0.5)
    ax.axvline(0, color='black', linewidth=0.5)
    ax.set_title(nombre, fontsize=14)
    ax.legend(loc='upper left')
    ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.show()

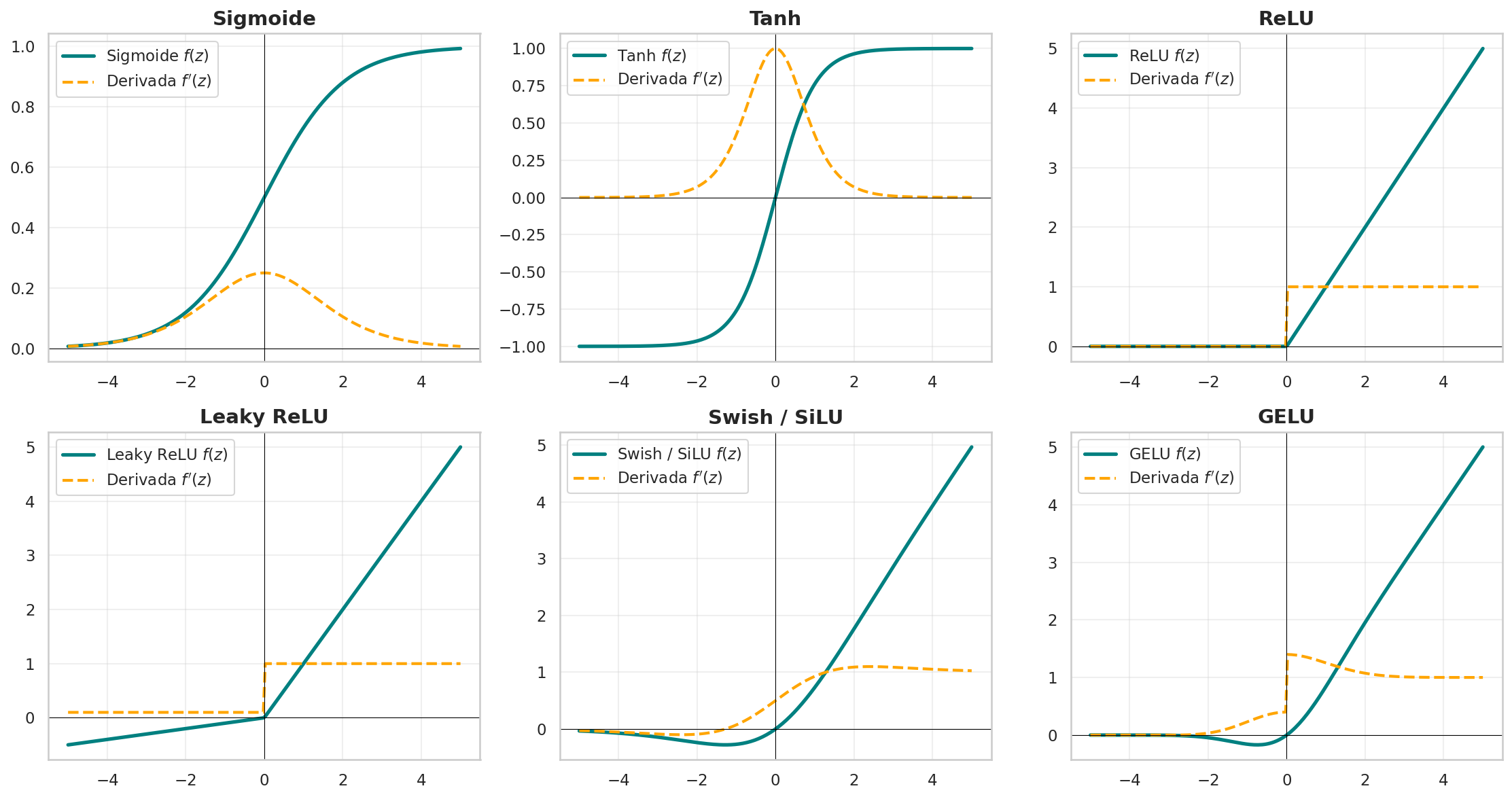

../../_images/62eb2107959b819696620751a30887d49af538c66de9c4293b0a3bcc3405bd49.png

Tabla de Decisión (Estándar 2026)#

Función

Rango de Salida

Ventajas

Desventajas

Uso Recomendado

Sigmoide

\((0, 1)\)

Salida probabilística.

Vanishing Gradient (Derivada máxima es 0.25). Costosa.

Capa de salida (Clasificación Binaria). Jamás en capas ocultas.

Tanh

\((-1, 1)\)

Centrada en cero (facilita optimización).

Vanishing Gradient en los extremos.

RNNs antiguas. Rara vez en ML moderno.

ReLU

\([0, \infty)\)

Computacionalmente gratis. Derivada = 1 (No desvanece).

Dying ReLU (Neuronas muertas si \(z < 0\)).

Estándar absoluto para capas ocultas en CNNs y MLPs.

Leaky ReLU

\((-\infty, \infty)\)

Evita la muerte de neuronas (derivada pequeña si \(z < 0\)).

Añade un hiperparámetro extra (\(\alpha\)).

Alternativa robusta a ReLU. Cuando se observan neuronas muertas.

Swish

\((-\infty, \infty)\)

Suave, excelente performance.

Computacionalmente más costosa que ReLU.

Modelos medianos.

GELU

\((-\infty, \infty)\)

Suavizado probabilístico, muy estable.

Computacionalmente más costosa que ReLU.

Estado del Arte en LLMs (Transformers, BERT, GPT).

4. Experimento de Ingeniería: El “Vanishing Gradient”#

Antes de 2010, las redes neuronales profundas eran consideradas un fracaso. Nadie podía entrenar una red de más de 3 o 4 capas. ¿El culpable? La función Sigmoide.

Observar el gráfico de la derivada de la Sigmoide (línea naranja). Su valor máximo es 0.25. Durante el Backpropagation, el gradiente (la señal de aprendizaje) se multiplica por esta derivada en cada capa hacia atrás. Si se tienen 10 capas, el gradiente de la primera capa se multiplicará por \(0.25^{10} \approx 0.0000009\). La señal de aprendizaje desaparece. Las primeras capas de la red jamás se actualizan.

Vamos a demostrar esto empíricamente construyendo dos redes de 10 capas y midiendo la fuerza del gradiente en la primera capa usando tf.GradientTape (el motor de diferenciación automática de TensorFlow).

# 1. Creamos datos de juguete
X_dummy = tf.random.normal((32, 10)) # Batch de 32, 10 features
y_dummy = tf.random.uniform((32, 1), minval=0, maxval=2, dtype=tf.int32)
y_dummy = tf.cast(y_dummy, tf.float32)

# 2. Función para construir una red profunda y extraer los gradientes
def obtener_gradientes_por_capa(activacion):
    # Construimos un modelo de 10 capas ocultas
    modelo = tf.keras.Sequential()
    modelo.add(tf.keras.layers.InputLayer(shape=(10,)))
    for _ in range(10):
        # Usamos inicialización estándar para aislar el efecto de la activación
        modelo.add(tf.keras.layers.Dense(32, activation=activacion, kernel_initializer='glorot_normal'))
    modelo.add(tf.keras.layers.Dense(1, activation='sigmoid'))

    # Función de pérdida
    loss_fn = tf.keras.losses.BinaryCrossentropy()

    # GradientTape graba las operaciones para calcular derivadas
    with tf.GradientTape() as tape:
        predicciones = modelo(X_dummy)
        loss = loss_fn(y_dummy, predicciones)

    # Calculamos los gradientes de la pérdida respecto a los pesos de cada capa
    gradientes = tape.gradient(loss, modelo.trainable_variables)

    # Extraemos la magnitud media absoluta del gradiente para los pesos (W) de cada capa
    magnitudes =[tf.reduce_mean(tf.abs(g)).numpy() for g in gradientes[::2]] # [::2] toma solo los W, ignora los bias
    return magnitudes

# 3. Ejecutamos el experimento
gradientes_sigmoide = obtener_gradientes_por_capa('sigmoid')
gradientes_relu = obtener_gradientes_por_capa('relu')

# 4. Visualizamos el desastre
capas = np.arange(1, 12) # 10 ocultas + 1 salida

plt.figure(figsize=(10, 5))
plt.plot(capas, gradientes_sigmoide, marker='o', color='red', label='Red con Sigmoide (Vanishing Gradient)')
plt.plot(capas, gradientes_relu, marker='s', color='teal', label='Red con ReLU (Flujo Saludable)')

plt.title("Magnitud del Gradiente por Capa (Backpropagation)", fontsize=14)
plt.xlabel("Número de Capa (1 = Entrada, 11 = Salida)")
plt.ylabel("Magnitud Media del Gradiente (Log Scale)")
plt.yscale('log') # Escala logarítmica para "ver" la diferencia, es masiva
plt.xticks(capas)
plt.grid(True, alpha=0.3)
plt.legend()
plt.show()

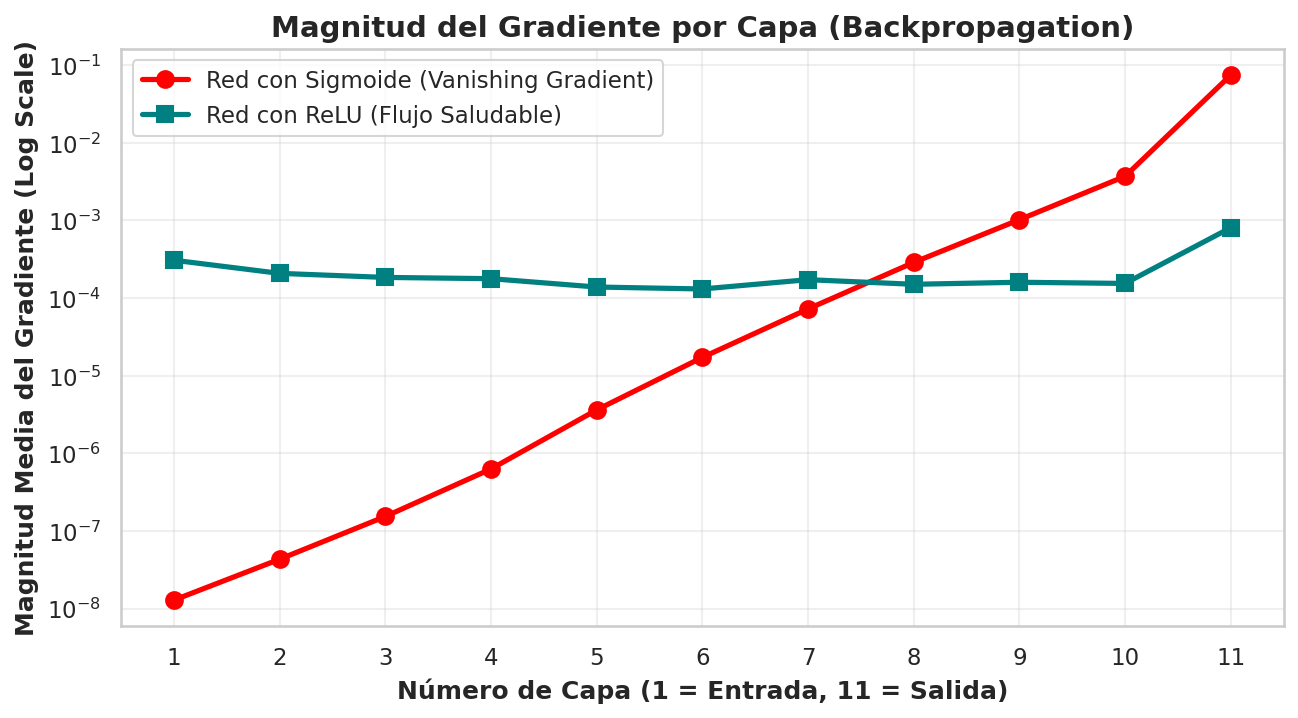

../../_images/582f5ff08d02f3bf562a282fc2aac275c9aade133ede57cb8ca4af07708ac568.png

Análisis: Leyendo el Gráfico#

Observar el eje X. El error se calcula en la Capa 11 (Salida) y viaja hacia atrás hasta la Capa 1 (Entrada).

  • Red con Sigmoide (Línea Roja): En la capa 11, el gradiente es fuerte. Pero a medida que viaja hacia atrás, se multiplica por números menores a 0.25. Al llegar a la Capa 1, el gradiente es de \(10^{-8}\). Las primeras capas están “congeladas” y no aprenden nada.

  • Red con ReLU (Línea Verde): Como la derivada de ReLU es exactamente 1 (si \(z>0\)), el gradiente fluye libremente hacia atrás sin atenuarse. La Capa 1 recibe una señal de aprendizaje fuerte y clara.

Conclusión de Ingeniería: ReLU salvó al Deep Learning. Permitió entrenar redes de cientos de capas (como ResNet) sin que el gradiente desapareciera.

5. El Lado Oscuro de ReLU: “Dying ReLU”#

Si ReLU es tan buena, ¿por qué existen Leaky ReLU o GELU?

Observar de nuevo el gráfico de la derivada de ReLU en la Sección 3. Si la entrada \(z\) es menor a cero, la derivada es exactamente 0.0. Si durante el entrenamiento, una actualización de pesos empuja a una neurona a un estado donde siempre produce \(z < 0\) para todos los datos del dataset, esa neurona emitirá un gradiente de 0. La neurona ha muerto. Nunca más se actualizará, convirtiéndose en un peso muerto en la memoria de la GPU.

Si se inicializan mal los pesos de una red, o se usa un Learning Rate demasiado alto, podemos, por ejemplo; matar al 50% de las neuronas de la red en la primera época.

Conexiones y Próximos Pasos#

Descubrimos que la elección de la función de activación dicta si una red puede aprender o si colapsará matemáticamente. Sin embargo, en nuestro experimento de Vanishing Gradient, hicimos trampa: usamos una inicialización de pesos estándar (glorot_normal).

Resulta que la función de activación y la inicialización de los pesos son dos caras de la misma moneda. Si se usa ReLU con la inicialización incorrecta, la red explotará.

  • ➡️ Siguiente: En el notebook Inicialización y Redes Profundas, aprendemos a construir un Perceptrón Multicapa (MLP) estable. Descubrimos por qué inicializar los pesos en ceros es el peor error posible, y cómo la inicialización He Normal fue diseñada específicamente para salvar a las redes basadas en ReLU.

Referencias#

y lecturas recomendadas…

Artículos Fundacionales#

  1. Glorot, X., & Bengio, Y. (2010). Understanding the difficulty of training deep feedforward neural networks. Proceedings of the Thirteenth International Conference on Artificial Intelligence and Statistics (AISTATS).
    [PDF]

  2. Krizhevsky, A., Sutskever, I., & Hinton, G. E. (2012). ImageNet Classification with Deep Convolutional Neural Networks. Advances in Neural Information Processing Systems (NeurIPS).
    (Paper que popularizó masivamente el uso de ReLU).
    [PDF]

  3. Hendrycks, D., & Gimpel, K. (2016). Gaussian Error Linear Units (GELUs). arXiv preprint arXiv:1606.08415.
    (Activación utilizada en BERT, GPT, ViT, etc.).
    [arXiv]

Recursos Interactivos y Pedagógicos#

  • TensorFlow Playground – Google (herramienta visual excelente).

  • Serie de videos Neural Networks de 3Blue1Brown (Grant Sanderson) – Altamente recomendada.

  • Capítulo 6 del libro Deep Learning (Goodfellow, Bengio, Courville) – Disponible gratis online.

Otras referencias técnicas#

  • Ioffe, S., & Szegedy, C. (2015). Batch Normalization (lo mencionado como solución futura al vanishing gradient).

  • He, K. et al. (2015). Delving Deep into Rectifiers (paper de He Initialization + ReLU).
