Redes Convolucionales y Multi-Task Learning: Analítica de Audiencias en el Edge#
Objetivos#
Comprender la anatomía de una CNN (Filtros, Pooling, Campo Receptivo) y por qué superan a las Redes Densas en el procesamiento de imágenes.
Diseñar una arquitectura Multi-Cabeza (API Funcional) para resolver simultáneamente un problema de Clasificación (Género) y Regresión (Edad).
Criterio de Ingeniería: Dominar el preprocesamiento crítico para regresión visual (escalado del target) y evitar el colapso de la función de activación.
Evaluar la viabilidad de despliegue en hardware embebido (latencia, tamaño del modelo) y discutir las implicaciones éticas (sesgos y privacidad por diseño).
Prerrequisitos#
Dominio de la API Funcional de Keras y Callbacks.
Haber completado: El Ecosistema Keras y APIs y Callbacks y KerasTuner.
Configuración del Entorno#
Downloading...
From (original): https://drive.google.com/uc?id=1kWUodrpx2nolRxwld9aa9kPLE6MbGFud
From (redirected): https://drive.google.com/uc?id=1kWUodrpx2nolRxwld9aa9kPLE6MbGFud&confirm=t&uuid=e755a74e-6b50-4678-a65d-901c0057fe48
To: /content/applied-ai-engineering/age_gender.zip
100%|██████████| 66.3M/66.3M [00:02<00:00, 29.2MB/s]
ADVERTENCIA: No se detectó GPU. El entrenamiento será lento.
NOTA: ahora aparecen capas de Convolución 2D. La diferencia entre ejecutar con CPU y GPU es notable. Incluso en problemas con imágenes de juguete (pequeñas y de un canal de color, como las que usamos aquí).
1. El Problema de Negocio y la Teoría Convolucional#
El Contexto: Una empresa de tecnología nos ha contratado para desarrollar un sistema de analítica de audiencias para centros comerciales. El sistema debe procesar frames de video de cámaras de seguridad, detectar rostros y estimar la edad y el género de las personas en tiempo real. Por restricciones de privacidad (GDPR), el sistema no puede almacenar imágenes ni enviarlas a la nube; debe procesarlas localmente en hardware embebido (Edge Computing, ej. Raspberry Pi) y emitir solo datos tabulares agregados.
La Teoría: ¿Por qué no usar un Perceptrón Multicapa (MLP)?#
Si aplanamos una pequeña imagen en escala de grises de 48x48 píxeles, obtenemos un vector 1D de 2.304 entradas.
Explosión de Parámetros: Si conectamos esto a una sola capa densa de 512 neuronas, esa capa tendrá
(2304 * 512) + 512 = 1.180.160parámetros. Desde un inicio ya, difícil de correr eficientemente en hardware pequeño.Pérdida de Topología: Al aplanar la imagen, la red olvida que el píxel del ojo está arriba del píxel de la nariz. Pierde el contexto espacial 2D.
La Solución: Redes Convolucionales (CNN)#
Las CNNs resuelven esto usando Filtros (Kernels), pequeñas matrices (ej. 3x3) que se deslizan por la imagen realizando multiplicaciones matemáticas (producto punto).
La Convolución: Un filtro de 3x3 busca un patrón específico (ej. un borde vertical). Al deslizarse por toda la imagen, genera un “Mapa de Características” (Feature Map) que se ilumina donde encuentra ese patrón. ¡Un filtro de 3x3 tiene solo 9 parámetros, sin importar el tamaño de la imagen!
Strides (Pasos): Es la cantidad de píxeles que el filtro salta al deslizarse. Un stride de 1 analiza cada píxel. Un stride de 2 salta de a dos, reduciendo el tamaño de la imagen resultante a la mitad.
Padding (Relleno): Al aplicar un filtro de 3x3, los bordes de la imagen original se pierden. Si usamos
padding='same', Keras añade un borde de ceros alrededor de la imagen para que el mapa de características resultante tenga el mismo tamaño que la entrada.Campo Receptivo (Receptive Field): En la primera capa, un filtro de 3x3 solo “ve” 9 píxeles. Pero en la tercera capa, debido a la reducción de dimensionalidad, un filtro de 3x3 está “viendo” un área que corresponde a 20x20 píxeles de la imagen original. Así es como la red pasa de detectar líneas simples a detectar rostros completos.
A continuación, una animación rudimentaria de este proceso, tomando como base un kernel clásico para detección de bordes verticales:
<Figure size 1500x900 with 0 Axes>
Además, es común utilizar capas de Pooling junto a las convolucionales. De modo de reducir la dimensionalidad espacial del feature map, conservando las activaciones más importantes de cada región local. Además de eso, este proceso típicamente aporta:
reducción del costo computacional
mejorar robustez ante pequeñas traslaciones
permitir que las CNN extraigan características más compactas y semánticas.
A continuación, un pequeño ejemplo con la operación MaxPooling; que identifica el valor máximo y simplemente lo copia al mapa de salida.
<Figure size 1500x900 with 0 Axes>
2. Comprensión y Preprocesamiento de Datos#
Cargamos el dataset y transformamos los píxeles (que vienen en formato de texto) a tensores matemáticos 2D.
# 1. Carga de datos
dataset = pd.read_csv("age_gender.csv")
# Mezclamos el dataset para evitar sesgos de orden
dataset = dataset.sample(frac=1, random_state=42).reset_index(drop=True)
print(f"Total de imágenes: {len(dataset)}")
# 2. Transformación Espacial (De String a Tensor 2D)
# Convertimos la cadena de texto separada por espacios a un array de numpy de 48x48x1
X = np.array([np.array(x.split(), dtype='float32').reshape(48, 48, 1) for x in dataset['pixels']])
# Normalizamos los píxeles al rango [0, 1]
X = X / 255.0
# 3. Extracción de Targets
y_gender = dataset['gender'].values # 0: Hombre, 1: Mujer
y_age = dataset['age'].values

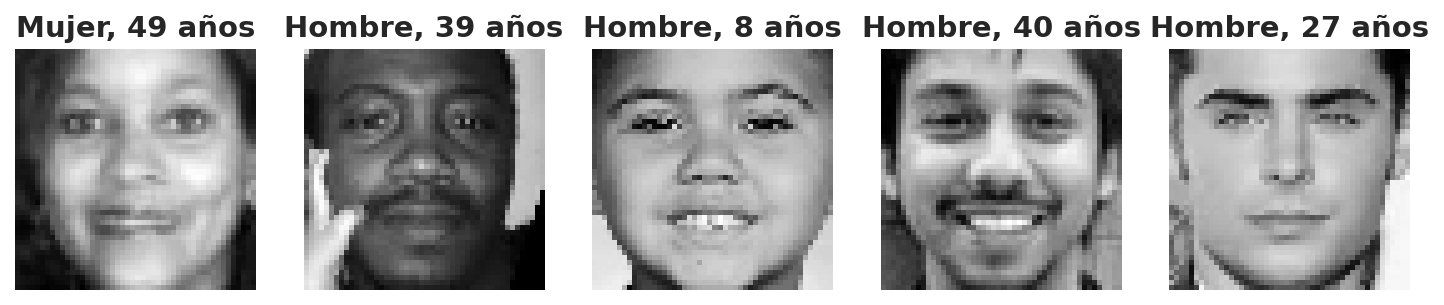

# Visualización de muestra
plt.figure(figsize=(12, 4))
for i in range(5):
plt.subplot(1, 5, i+1)
plt.imshow(X[i].reshape(48, 48), cmap='gray')
genero_str = "Mujer" if y_gender[i] == 1 else "Hombre"
plt.title(f"{genero_str}, {y_age[i]} años")
plt.axis('off')
plt.show()
Total de imágenes: 23705
El Truco de Ingeniería: Escalado del Target (Regresión)#
Predecir el género es fácil (0 o 1). Pero predecir la edad implica que la red debe escupir un número entre 1 y 116.
⚠️ ALERTA DE INGENIERÍA (El Colapso de la Activación): Si usamos una capa de salida
Dense(1, activation='linear')para predecir edades absolutas, los errores iniciales serán gigantescos (ej. predecir 1 año cuando la persona tiene 80). Esto genera gradientes masivos que desestabilizan el optimizador Adam, haciendo que la pérdida (Loss) rebote en miles o colapse prediciendo siempre la edad media del dataset.
La Solución: Escalar la edad al rango [0, 1] usando MinMaxScaler. Esto nos permite usar una activación sigmoid en la capa de salida, acotando matemáticamente las predicciones y estabilizando el entrenamiento.
# Escalado de la Edad
scaler_age = MinMaxScaler()
y_age_scaled = scaler_age.fit_transform(y_age.reshape(-1, 1)).flatten()
# División en Train, Val y Test
X_temp, X_test, y_gender_temp, y_gender_test, y_age_temp, y_age_test = train_test_split(
X, y_gender, y_age_scaled, test_size=0.15, random_state=42
)
X_train, X_val, y_gender_train, y_gender_val, y_age_train, y_age_val = train_test_split(
X_temp, y_gender_temp, y_age_temp, test_size=0.15, random_state=42
)
print(f"Set de Entrenamiento: {len(X_train)} imágenes")
Set de Entrenamiento: 17126 imágenes
3. Arquitectura Multi-Cabeza (API Funcional)#
Construimos un modelo Multi-Task Learning. En lugar de tener dos redes separadas (una para edad y otra para género), tendremos una “Base Compartida” que extrae características faciales, y dos “Cabezas” especializadas. Esto reduce el tamaño del modelo a la mitad y acelera la inferencia, cumpliendo con nuestras restricciones de hardware embebido.
Además, sirve de ejemplo aplicado para sacarle el jugo a la API Funcional de Keras…
# --- 1. ENTRADA ---
inputs = keras.Input(shape=(48, 48, 1), name="imagen_entrada")
# --- 2. BASE COMPARTIDA (Feature Extractor) ---
# Bloque 1
x = keras.layers.Conv2D(32, (3, 3), padding='same', activation='relu')(inputs)
x = keras.layers.BatchNormalization()(x)
x = keras.layers.MaxPooling2D((2, 2))(x) # Reduce la imagen a 24x24
# Bloque 2
x = keras.layers.Conv2D(64, (3, 3), padding='same', activation='relu')(x)
x = keras.layers.BatchNormalization()(x)
x = keras.layers.MaxPooling2D((2, 2))(x) # Reduce la imagen a 12x12
# Bloque 3
x = keras.layers.Conv2D(128, (3, 3), padding='same', activation='relu')(x)
x = keras.layers.BatchNormalization()(x)
x = keras.layers.MaxPooling2D((2, 2))(x) # Reduce la imagen a 6x6
# --- 3. EL CUELLO DE BOTELLA MODERNO ---
# En lugar de Flatten() (que generaría 6*6*128 = 4608 parámetros por conexión),
# usamos GlobalAveragePooling2D. Promedia cada mapa de características de 6x6 en un solo número.
# Resultado: Un vector denso de exactamente 128 dimensiones. Altamente resistente al overfitting.
x = keras.layers.GlobalAveragePooling2D()(x)
x = keras.layers.Dropout(0.4)(x)
# --- 4. LAS CABEZAS (Bifurcación) ---
# Cabeza 1: Género (Clasificación Binaria)
head_gender = keras.layers.Dense(64, activation='relu')(x)
out_gender = keras.layers.Dense(1, activation='sigmoid', name='salida_genero')(head_gender)
# Cabeza 2: Edad (Regresión Acotada)
head_age = keras.layers.Dense(64, activation='relu')(x)
# Usamos Sigmoid porque escalamos la edad entre 0 y 1
out_age = keras.layers.Dense(1, activation='sigmoid', name='salida_edad')(head_age)
# --- 5. ENSAMBLAJE ---
modelo_multitask = keras.Model(inputs=inputs, outputs=[out_gender, out_age], name="CNN_Audiencias")
modelo_multitask.summary()
Model: "CNN_Audiencias"
┏━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━━━┓ ┃ Layer (type) ┃ Output Shape ┃ Param # ┃ Connected to ┃ ┡━━━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━╇━━━━━━━━━━━━━━━━━━━┩ │ imagen_entrada │ (None, 48, 48, 1) │ 0 │ - │ │ (InputLayer) │ │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ conv2d_3 (Conv2D) │ (None, 48, 48, │ 320 │ imagen_entrada[0… │ │ │ 32) │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ batch_normalizatio… │ (None, 48, 48, │ 128 │ conv2d_3[0][0] │ │ (BatchNormalizatio… │ 32) │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ max_pooling2d_3 │ (None, 24, 24, │ 0 │ batch_normalizat… │ │ (MaxPooling2D) │ 32) │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ conv2d_4 (Conv2D) │ (None, 24, 24, │ 18,496 │ max_pooling2d_3[… │ │ │ 64) │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ batch_normalizatio… │ (None, 24, 24, │ 256 │ conv2d_4[0][0] │ │ (BatchNormalizatio… │ 64) │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ max_pooling2d_4 │ (None, 12, 12, │ 0 │ batch_normalizat… │ │ (MaxPooling2D) │ 64) │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ conv2d_5 (Conv2D) │ (None, 12, 12, │ 73,856 │ max_pooling2d_4[… │ │ │ 128) │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ batch_normalizatio… │ (None, 12, 12, │ 512 │ conv2d_5[0][0] │ │ (BatchNormalizatio… │ 128) │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ max_pooling2d_5 │ (None, 6, 6, 128) │ 0 │ batch_normalizat… │ │ (MaxPooling2D) │ │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ global_average_poo… │ (None, 128) │ 0 │ max_pooling2d_5[… │ │ (GlobalAveragePool… │ │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ dropout_1 (Dropout) │ (None, 128) │ 0 │ global_average_p… │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ dense_2 (Dense) │ (None, 64) │ 8,256 │ dropout_1[0][0] │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ dense_3 (Dense) │ (None, 64) │ 8,256 │ dropout_1[0][0] │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ salida_genero │ (None, 1) │ 65 │ dense_2[0][0] │ │ (Dense) │ │ │ │ ├─────────────────────┼───────────────────┼────────────┼───────────────────┤ │ salida_edad (Dense) │ (None, 1) │ 65 │ dense_3[0][0] │ └─────────────────────┴───────────────────┴────────────┴───────────────────┘
Total params: 110,210 (430.51 KB)
Trainable params: 109,762 (428.76 KB)
Non-trainable params: 448 (1.75 KB)
Aumento de Datos: Extra para el futuro#
Hay muchas maneras de aumentar datos al tratar con imágenes, pero traigo a colación una incorporación de Keras 3. Permite incorporar el proceso de aumento directamente como parte de la arquitectura del modelo. Lo dejo con un adelanto, en otro notebook lo cubrimos como corresponde…
NOTA: probar de entrenar con el modelo de arriba (sin aumento) y con este (con aumento). ¿Se producen cambios?
# Bandera para evitar ejecución automática de este caso siempre
red_con_aumento = False
if (red_con_aumento):
# --- 1. ENTRADA Y DATA AUGMENTATION ---
inputs = keras.Input(shape=(48, 48, 1), name="imagen_entrada")
# CRITERIO DE INGENIERÍA: Data Augmentation
# En lugar de usar el antiguo ImageDataGenerator, Keras 3 permite integrar
# el aumento de datos directamente en el grafo del modelo. Estas capas SOLO
# se activan durante el entrenamiento (no en inferencia).
# Nota: Para rostros, NO usamos rotaciones extremas ni volteo vertical (nadie camina de cabeza).
data_augmentation = keras.Sequential([
keras.layers.RandomFlip("horizontal"),
keras.layers.RandomRotation(0.05), # Rotación leve (±5%)
keras.layers.RandomZoom(0.1) # Zoom leve (±10%)
], name="data_augmentation")
x = data_augmentation(inputs)
# ----------------------------------------------
# Lo mismo de acá para abajo...
# ----------------------------------------------
# --- 2. BASE COMPARTIDA (Feature Extractor) ---
# Bloque 1
x = keras.layers.Conv2D(32, (3, 3), padding='same', activation='relu')(x)
x = keras.layers.BatchNormalization()(x)
x = keras.layers.MaxPooling2D((2, 2))(x) # Reduce a 24x24
# Bloque 2
x = keras.layers.Conv2D(64, (3, 3), padding='same', activation='relu')(x)
x = keras.layers.BatchNormalization()(x)
x = keras.layers.MaxPooling2D((2, 2))(x) # Reduce a 12x12
# Bloque 3
x = keras.layers.Conv2D(128, (3, 3), padding='same', activation='relu')(x)
x = keras.layers.BatchNormalization()(x)
x = keras.layers.MaxPooling2D((2, 2))(x) # Reduce a 6x6
# --- 3. EL CUELLO DE BOTELLA MODERNO ---
x = keras.layers.GlobalAveragePooling2D()(x)
x = keras.layers.Dropout(0.4)(x)
# --- 4. LAS CABEZAS (Bifurcación) ---
# Cabeza 1: Género (Clasificación Binaria)
head_gender = keras.layers.Dense(64, activation='relu')(x)
out_gender = keras.layers.Dense(1, activation='sigmoid', name='salida_genero')(head_gender)
# Cabeza 2: Edad (Regresión Acotada)
head_age = keras.layers.Dense(64, activation='relu')(x)
out_age = keras.layers.Dense(1, activation='sigmoid', name='salida_edad')(head_age)
# --- 5. ENSAMBLAJE ---
modelo_multitask = keras.Model(inputs=inputs, outputs=[out_gender, out_age], name="CNN_Audiencias")
modelo_multitask.summary()
print("Modelo Multitask CON CAPA DE DATA AUGMENTATION")
4. Compilación y Entrenamiento (Balanceo de Pérdidas)#
Notar que cada salida tiene su pérdida y métrica:
# Con CPU demora 30 min. aprox.
# Compilación con diccionarios para asignar funciones específicas a cada cabeza
modelo_multitask.compile(
optimizer=keras.optimizers.Adam(learning_rate=0.001),
loss={
'salida_genero': 'binary_crossentropy',
'salida_edad': 'mse' # Usamos MSE para penalizar errores grandes en la edad
},
metrics={
'salida_genero': ['accuracy'],
'salida_edad': ['mae']
}
)
# Callbacks, los de siempre
callbacks =[
keras.callbacks.EarlyStopping(monitor='val_loss', patience=8, restore_best_weights=True),
keras.callbacks.ReduceLROnPlateau(monitor='val_loss', factor=0.5, patience=3, min_lr=1e-6)
]
print("Iniciando entrenamiento Multi-Task...")
historia = modelo_multitask.fit(
X_train,
{'salida_genero': y_gender_train, 'salida_edad': y_age_train},
validation_data=(X_val, {'salida_genero': y_gender_val, 'salida_edad': y_age_val}),
epochs=40,
batch_size=64,
callbacks=callbacks,
verbose=1
)
print("Entrenamiento finalizado.")
Iniciando entrenamiento Multi-Task...
Epoch 1/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 69s 249ms/step - loss: 0.5725 - salida_edad_loss: 0.0272 - salida_edad_mae: 0.1278 - salida_genero_accuracy: 0.7245 - salida_genero_loss: 0.5449 - val_loss: 0.9677 - val_salida_edad_loss: 0.0314 - val_salida_edad_mae: 0.1478 - val_salida_genero_accuracy: 0.5435 - val_salida_genero_loss: 0.9336 - learning_rate: 0.0010
Epoch 2/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 64s 238ms/step - loss: 0.4093 - salida_edad_loss: 0.0209 - salida_edad_mae: 0.1123 - salida_genero_accuracy: 0.8259 - salida_genero_loss: 0.3881 - val_loss: 0.4499 - val_salida_edad_loss: 0.0212 - val_salida_edad_mae: 0.1161 - val_salida_genero_accuracy: 0.7876 - val_salida_genero_loss: 0.4259 - learning_rate: 0.0010
Epoch 3/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 64s 239ms/step - loss: 0.3483 - salida_edad_loss: 0.0181 - salida_edad_mae: 0.1042 - salida_genero_accuracy: 0.8524 - salida_genero_loss: 0.3300 - val_loss: 0.4223 - val_salida_edad_loss: 0.0185 - val_salida_edad_mae: 0.1032 - val_salida_genero_accuracy: 0.8247 - val_salida_genero_loss: 0.4014 - learning_rate: 0.0010
Epoch 4/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 84s 247ms/step - loss: 0.3167 - salida_edad_loss: 0.0166 - salida_edad_mae: 0.0984 - salida_genero_accuracy: 0.8680 - salida_genero_loss: 0.2999 - val_loss: 0.4733 - val_salida_edad_loss: 0.0485 - val_salida_edad_mae: 0.1722 - val_salida_genero_accuracy: 0.8339 - val_salida_genero_loss: 0.4227 - learning_rate: 0.0010
Epoch 5/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 63s 235ms/step - loss: 0.2899 - salida_edad_loss: 0.0152 - salida_edad_mae: 0.0940 - salida_genero_accuracy: 0.8819 - salida_genero_loss: 0.2744 - val_loss: 0.3640 - val_salida_edad_loss: 0.0244 - val_salida_edad_mae: 0.1110 - val_salida_genero_accuracy: 0.8528 - val_salida_genero_loss: 0.3382 - learning_rate: 0.0010
Epoch 6/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 63s 236ms/step - loss: 0.2717 - salida_edad_loss: 0.0146 - salida_edad_mae: 0.0915 - salida_genero_accuracy: 0.8871 - salida_genero_loss: 0.2569 - val_loss: 0.7252 - val_salida_edad_loss: 0.0895 - val_salida_edad_mae: 0.2668 - val_salida_genero_accuracy: 0.7509 - val_salida_genero_loss: 0.6287 - learning_rate: 0.0010
Epoch 7/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 82s 237ms/step - loss: 0.2552 - salida_edad_loss: 0.0138 - salida_edad_mae: 0.0889 - salida_genero_accuracy: 0.8986 - salida_genero_loss: 0.2411 - val_loss: 0.3829 - val_salida_edad_loss: 0.0522 - val_salida_edad_mae: 0.1758 - val_salida_genero_accuracy: 0.8591 - val_salida_genero_loss: 0.3296 - learning_rate: 0.0010
Epoch 8/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 84s 246ms/step - loss: 0.2397 - salida_edad_loss: 0.0134 - salida_edad_mae: 0.0873 - salida_genero_accuracy: 0.9023 - salida_genero_loss: 0.2260 - val_loss: 0.5172 - val_salida_edad_loss: 0.0432 - val_salida_edad_mae: 0.1583 - val_salida_genero_accuracy: 0.7770 - val_salida_genero_loss: 0.4744 - learning_rate: 0.0010
Epoch 9/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 63s 234ms/step - loss: 0.2050 - salida_edad_loss: 0.0125 - salida_edad_mae: 0.0834 - salida_genero_accuracy: 0.9200 - salida_genero_loss: 0.1922 - val_loss: 0.3507 - val_salida_edad_loss: 0.0376 - val_salida_edad_mae: 0.1477 - val_salida_genero_accuracy: 0.8644 - val_salida_genero_loss: 0.3150 - learning_rate: 5.0000e-04
Epoch 10/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 82s 234ms/step - loss: 0.1856 - salida_edad_loss: 0.0120 - salida_edad_mae: 0.0817 - salida_genero_accuracy: 0.9276 - salida_genero_loss: 0.1734 - val_loss: 0.3451 - val_salida_edad_loss: 0.0219 - val_salida_edad_mae: 0.1061 - val_salida_genero_accuracy: 0.8664 - val_salida_genero_loss: 0.3272 - learning_rate: 5.0000e-04
Epoch 11/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 90s 264ms/step - loss: 0.1746 - salida_edad_loss: 0.0120 - salida_edad_mae: 0.0814 - salida_genero_accuracy: 0.9318 - salida_genero_loss: 0.1625 - val_loss: 0.3348 - val_salida_edad_loss: 0.0316 - val_salida_edad_mae: 0.1300 - val_salida_genero_accuracy: 0.8723 - val_salida_genero_loss: 0.3056 - learning_rate: 5.0000e-04
Epoch 12/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 81s 259ms/step - loss: 0.1654 - salida_edad_loss: 0.0119 - salida_edad_mae: 0.0812 - salida_genero_accuracy: 0.9352 - salida_genero_loss: 0.1533 - val_loss: 0.3275 - val_salida_edad_loss: 0.0218 - val_salida_edad_mae: 0.1041 - val_salida_genero_accuracy: 0.8697 - val_salida_genero_loss: 0.3105 - learning_rate: 5.0000e-04
Epoch 13/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 64s 238ms/step - loss: 0.1558 - salida_edad_loss: 0.0118 - salida_edad_mae: 0.0807 - salida_genero_accuracy: 0.9409 - salida_genero_loss: 0.1438 - val_loss: 0.3070 - val_salida_edad_loss: 0.0141 - val_salida_edad_mae: 0.0839 - val_salida_genero_accuracy: 0.8846 - val_salida_genero_loss: 0.2939 - learning_rate: 5.0000e-04
Epoch 14/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 91s 272ms/step - loss: 0.1445 - salida_edad_loss: 0.0115 - salida_edad_mae: 0.0798 - salida_genero_accuracy: 0.9446 - salida_genero_loss: 0.1328 - val_loss: 0.3115 - val_salida_edad_loss: 0.0143 - val_salida_edad_mae: 0.0854 - val_salida_genero_accuracy: 0.8726 - val_salida_genero_loss: 0.2989 - learning_rate: 5.0000e-04
Epoch 15/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 76s 250ms/step - loss: 0.1361 - salida_edad_loss: 0.0115 - salida_edad_mae: 0.0796 - salida_genero_accuracy: 0.9471 - salida_genero_loss: 0.1245 - val_loss: 0.3200 - val_salida_edad_loss: 0.0171 - val_salida_edad_mae: 0.0917 - val_salida_genero_accuracy: 0.8829 - val_salida_genero_loss: 0.3051 - learning_rate: 5.0000e-04
Epoch 16/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 85s 260ms/step - loss: 0.1284 - salida_edad_loss: 0.0113 - salida_edad_mae: 0.0792 - salida_genero_accuracy: 0.9505 - salida_genero_loss: 0.1170 - val_loss: 0.3841 - val_salida_edad_loss: 0.0149 - val_salida_edad_mae: 0.0856 - val_salida_genero_accuracy: 0.8601 - val_salida_genero_loss: 0.3738 - learning_rate: 5.0000e-04
Epoch 17/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 77s 240ms/step - loss: 0.1119 - salida_edad_loss: 0.0108 - salida_edad_mae: 0.0769 - salida_genero_accuracy: 0.9591 - salida_genero_loss: 0.1011 - val_loss: 0.3152 - val_salida_edad_loss: 0.0137 - val_salida_edad_mae: 0.0912 - val_salida_genero_accuracy: 0.8971 - val_salida_genero_loss: 0.3024 - learning_rate: 2.5000e-04
Epoch 18/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 82s 241ms/step - loss: 0.1027 - salida_edad_loss: 0.0110 - salida_edad_mae: 0.0778 - salida_genero_accuracy: 0.9618 - salida_genero_loss: 0.0916 - val_loss: 0.3383 - val_salida_edad_loss: 0.0109 - val_salida_edad_mae: 0.0776 - val_salida_genero_accuracy: 0.8935 - val_salida_genero_loss: 0.3309 - learning_rate: 2.5000e-04
Epoch 19/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 85s 253ms/step - loss: 0.0973 - salida_edad_loss: 0.0107 - salida_edad_mae: 0.0762 - salida_genero_accuracy: 0.9636 - salida_genero_loss: 0.0865 - val_loss: 0.3704 - val_salida_edad_loss: 0.0159 - val_salida_edad_mae: 0.0986 - val_salida_genero_accuracy: 0.8836 - val_salida_genero_loss: 0.3553 - learning_rate: 2.5000e-04
Epoch 20/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 64s 240ms/step - loss: 0.0868 - salida_edad_loss: 0.0104 - salida_edad_mae: 0.0756 - salida_genero_accuracy: 0.9696 - salida_genero_loss: 0.0763 - val_loss: 0.3310 - val_salida_edad_loss: 0.0100 - val_salida_edad_mae: 0.0750 - val_salida_genero_accuracy: 0.8889 - val_salida_genero_loss: 0.3238 - learning_rate: 1.2500e-04
Epoch 21/40
268/268 ━━━━━━━━━━━━━━━━━━━━ 90s 269ms/step - loss: 0.0832 - salida_edad_loss: 0.0102 - salida_edad_mae: 0.0750 - salida_genero_accuracy: 0.9709 - salida_genero_loss: 0.0729 - val_loss: 0.3241 - val_salida_edad_loss: 0.0110 - val_salida_edad_mae: 0.0806 - val_salida_genero_accuracy: 0.8932 - val_salida_genero_loss: 0.3136 - learning_rate: 1.2500e-04
Entrenamiento finalizado.
¿Cómo optimiza la red si tiene dos objetivos distintos? Keras calcula la pérdida de cada cabeza y las suma.
⚠️ EL PROBLEMA DE LAS ESCALAS (
loss_weights):
La pérdida de Género (binary_crossentropy) suele rondar valores de0.3a0.6. La pérdida de Edad (msesobre valores escalados) puede ser muy pequeña, ej.0.01. Si simplemente las sumamos, el optimizador prestará mucha más atención a mejorar el Género e ignorará la Edad. Para solucionar esto, podríamos usarloss_weightspara multiplicar la pérdida de la Edad por un factor mayor, equilibrando la importancia de ambas tareas.
Ejemplo de cómo sería esto:
# Bandera para evitar ejecución automática de este caso siempre
red_con_loss_weights = False
if (red_con_loss_weights):
# Compilación con diccionarios y ponderación de pérdidas
modelo_multitask.compile(
optimizer=keras.optimizers.Adam(learning_rate=0.001),
loss={
'salida_genero': 'binary_crossentropy',
'salida_edad': 'mse'
},
loss_weights={
'salida_genero': 1.0,
'salida_edad': 5.0 # Multiplicamos el MSE por 5 para darle más peso al gradiente
},
metrics={
'salida_genero': ['accuracy'],
'salida_edad': ['mae']
}
)
5. Evaluación y Diagnóstico de Tareas Múltiples#
Vamos a evaluar el modelo en el Test Set (datos nunca vistos) y a invertir el escalado de la edad para interpretar el error en “años reales”.
# 1. Predicción
pred_gender_probs, pred_age_scaled = modelo_multitask.predict(X_test, verbose=0)
# 2. Post-procesamiento
pred_gender_clases = (pred_gender_probs > 0.5).astype(int).flatten()
# Invertimos el escalado para volver a "Años de edad"
pred_age_real = scaler_age.inverse_transform(pred_age_scaled).flatten()
y_age_test_real = scaler_age.inverse_transform(y_age_test.reshape(-1, 1)).flatten()
# 3. Métricas
print("--- Reporte de Género (Clasificación) ---")
print(classification_report(y_gender_test, pred_gender_clases, target_names=['Hombre', 'Mujer']))
mae_edad = mean_absolute_error(y_age_test_real, pred_age_real)
print(f"--- Reporte de Edad (Regresión) ---")
print(f"Error Absoluto Medio (MAE): {mae_edad:.2f} años")

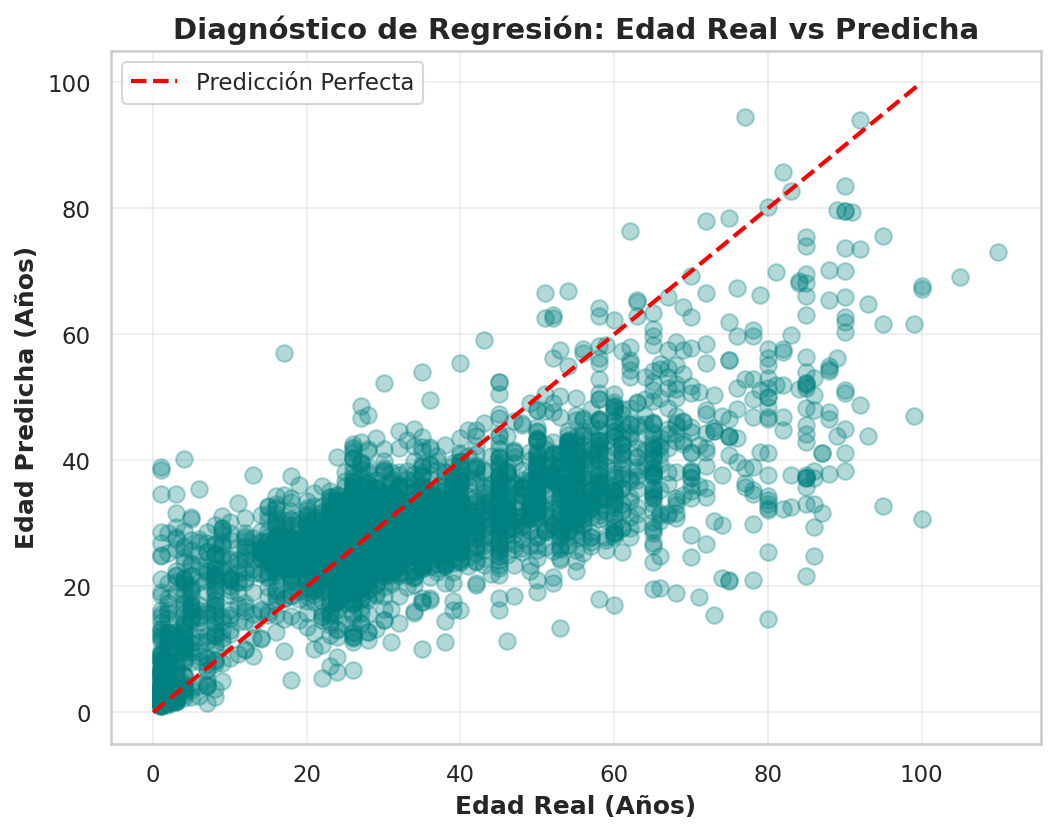

# 4. Diagnóstico Visual de la Regresión
plt.figure(figsize=(8, 6))
plt.scatter(y_age_test_real, pred_age_real, alpha=0.3, color='teal')
plt.plot([0, 100], [0, 100], color='red', linestyle='--', linewidth=2, label='Predicción Perfecta')
plt.title("Diagnóstico de Regresión: Edad Real vs Predicha")
plt.xlabel("Edad Real (Años)")
plt.ylabel("Edad Predicha (Años)")
plt.legend()
plt.grid(True, alpha=0.3)
plt.show()
--- Reporte de Género (Clasificación) ---
precision recall f1-score support
Hombre 0.90 0.89 0.89 1864
Mujer 0.88 0.89 0.88 1692
accuracy 0.89 3556
macro avg 0.89 0.89 0.89 3556
weighted avg 0.89 0.89 0.89 3556
--- Reporte de Edad (Regresión) ---
Error Absoluto Medio (MAE): 10.02 años
Análisis Comparativo de Dificultad#
¿Por qué el modelo alcanza rápidamente un ~90% de precisión en Género, pero tiene un error de ~10 años en Edad?
El Género es un problema de clasificación binaria que depende de características morfológicas globales (mandíbula, cejas, cabello) que la CNN captura fácilmente.
La Edad es un problema continuo y altamente ambiguo. La iluminación, el maquillaje, la genética y la calidad de la imagen (48x48 es muy baja resolución) hacen que incluso un humano se equivoque por 5 o 10 años al adivinar la edad de un extraño.
6. Abriendo la Caja Negra: Visualización de Filtros y Mapas#
Una de las formas más pedagógicas de entender una CNN es ver exactamente qué está aprendiendo. Vamos a extraer la primera capa convolucional de nuestro modelo entrenado.

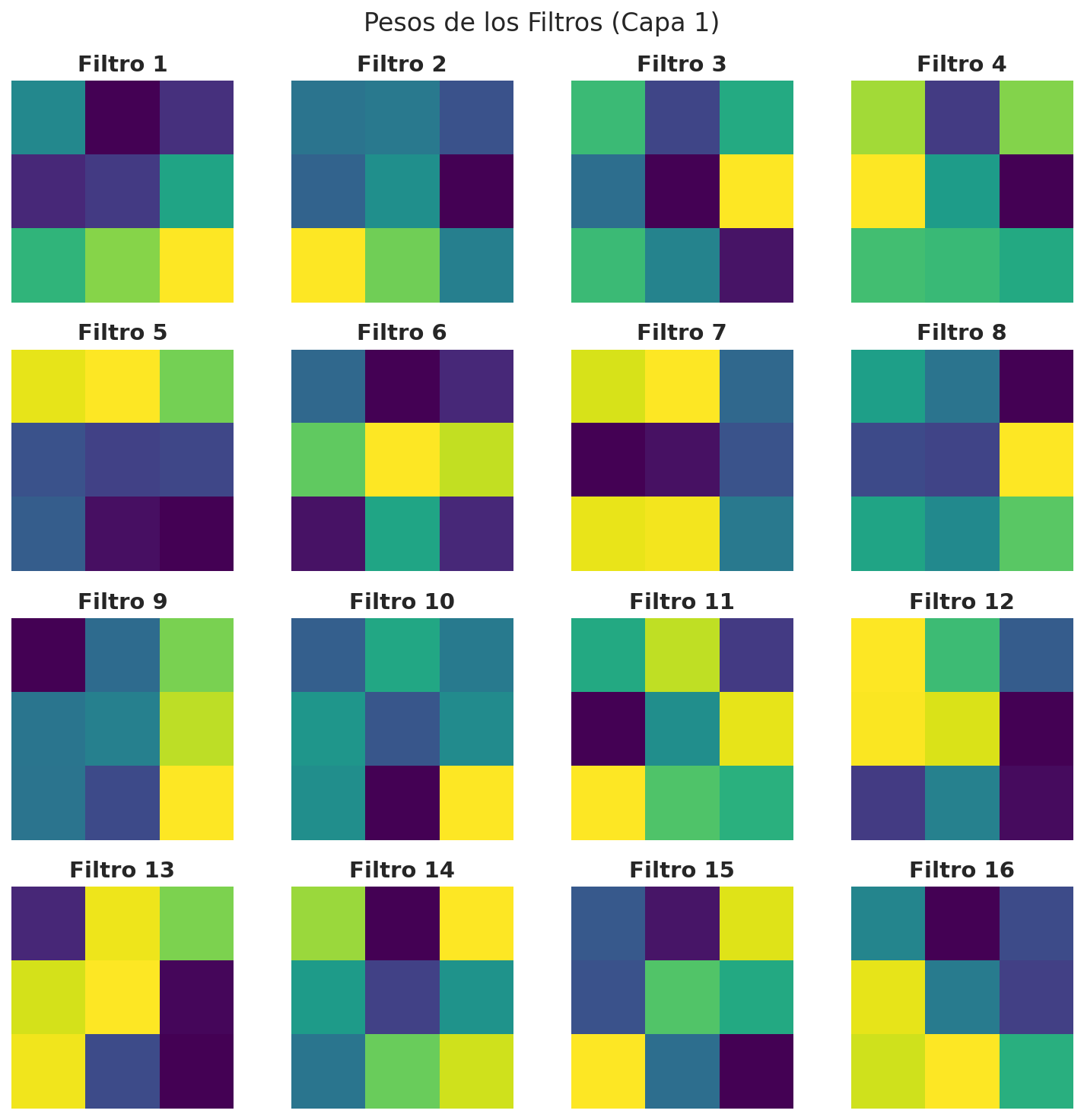

A. Los Filtros Aprendidos#
La primera capa tiene 32 filtros de 3x3. Estos filtros son los “ojos” de la red.
# Extraemos los pesos de la primera capa Conv2D
capa_conv1 = modelo_multitask.layers[1]
pesos_filtros, sesgos = capa_conv1.get_weights()
# Visualizamos los primeros 16 filtros
plt.figure(figsize=(10, 10))
for i in range(16):
plt.subplot(4, 4, i+1)
# Los pesos tienen forma (3, 3, canales_entrada, num_filtros)
filtro = pesos_filtros[:, :, 0, i]
plt.imshow(filtro, cmap='viridis')
plt.axis('off')
plt.title(f"Filtro {i+1}")
plt.suptitle("Pesos de los Filtros (Capa 1)", fontsize=16)
plt.tight_layout()
plt.show()
Nota: Se ven patrones de colores claros y oscuros. Estos representan detectores de bordes diagonales, horizontales y verticales. No son los clásicos, la red “aprendió” los tipos de filtros que necesita para llevar adelante esta tarea.
En pipelines clásicos de visión por computadora, es necesario definir manualmente qué tipo de filtros se aplican. Aquí, se “deducen” en base a los datos.

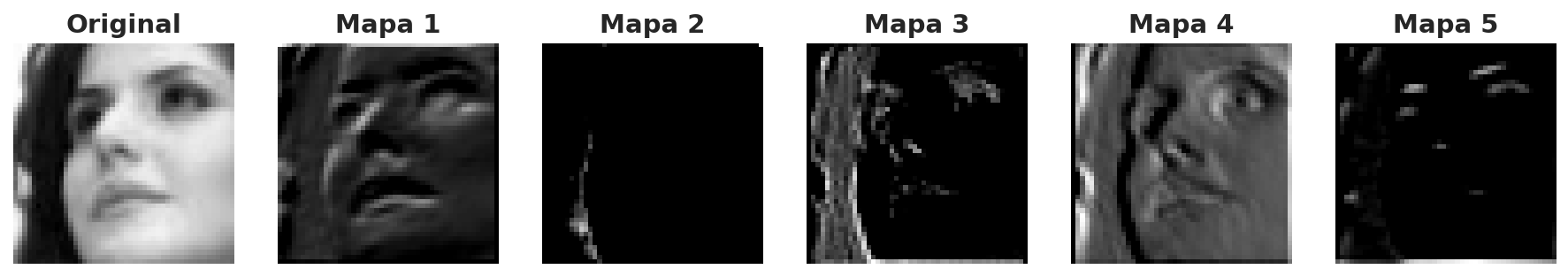

B. Los Mapas de Características (Feature Maps)#
¿Qué pasa cuando pasamos un rostro por estos filtros? Vamos a crear un “sub-modelo” que se detenga en la primera capa para ver la salida.
# Creamos un modelo que escupe la salida de la primera capa convolucional
extractor_mapas = keras.Model(inputs=modelo_multitask.inputs, outputs=capa_conv1.output)
# Tomamos una imagen de prueba
imagen_prueba = X_test[0:1] # Forma (1, 48, 48, 1)
mapas_activacion = extractor_mapas.predict(imagen_prueba, verbose=0)
# Visualizamos la imagen original y cómo la ven los primeros 5 filtros
plt.figure(figsize=(15, 3))
plt.subplot(1, 6, 1)
plt.imshow(imagen_prueba[0].reshape(48, 48), cmap='gray')
plt.title("Original")
plt.axis('off')
for i in range(5):
plt.subplot(1, 6, i+2)
plt.imshow(mapas_activacion[0, :, :, i], cmap='gray')
plt.title(f"Mapa {i+1}")
plt.axis('off')
plt.show()
Lectura de Ingeniería: Observar los mapas de características. Algunos filtros resaltan el contorno del rostro (bordes), otros iluminan los ojos, la boca, el cabello, incluso cuestiones que para nosotros pareciera que no tienen sentido. La red ha aprendido a descomponer la imagen en sus características fundamentales sin que nadie le haya enseñado explícitamente qué es un ojo o una nariz.
7. Poniendo el Modelo en Producción: Pipeline de Inferencia#
Entrenar el modelo es solo la mitad del trabajo. En el mundo real, el modelo vivirá en un servidor o dispositivo Edge y recibirá archivos de imagen crudos (ej. .jpg o .png).
Debemos construir una función robusta que tome ese archivo, aplique exactamente el mismo preprocesamiento que usamos durante el entrenamiento, y traduzca las salidas matemáticas de la red a información legible para el negocio.
from PIL import Image
import numpy as np
import matplotlib.pyplot as plt
import os
def procesar_e_inferir_imagen(ruta_imagen, modelo, escalador_edad):
"""
Carga una imagen, la preprocesa, realiza la inferencia y compara visualmente
la imagen original con el tensor que ingresa a la red.
Args:
ruta_imagen (str): Ruta al archivo de imagen.
modelo (keras.Model): El modelo multi-tarea entrenado.
escalador_edad (MinMaxScaler): El escalador usado para normalizar la edad.
"""
try:
# 1. Carga de la imagen original (Alta resolución, Color)
img_original = Image.open(ruta_imagen)
# 2. Preprocesamiento estricto (Debe coincidir con el entrenamiento)
# Convertir a escala de grises ('L') y redimensionar a 48x48
img_procesada = img_original.convert('L').resize((48, 48))
# Convertir a array de numpy y normalizar al rango [0, 1]
img_array = np.array(img_procesada, dtype='float32') / 255.0
# Añadir dimensiones de batch y canal: El modelo espera (1, 48, 48, 1)
input_tensor = img_array.reshape(1, 48, 48, 1)
# 3. Inferencia (Forward Pass)
pred_genero_prob, pred_edad_escalada = modelo.predict(input_tensor, verbose=0)
# 4. Post-procesamiento (Traducción a reglas de negocio)
clase_genero = (pred_genero_prob[0][0] > 0.5).astype(int)
genero_str = "Mujer" if clase_genero == 1 else "Hombre"
edad_real = escalador_edad.inverse_transform(pred_edad_escalada).flatten()[0]
# 5. Visualización Comparativa
fig, axes = plt.subplots(1, 2, figsize=(10, 5))
# Imagen Original
axes[0].imshow(img_original)
axes[0].axis('off')
axes[0].set_title("Lo que sube el usuario\n(Alta Res, Color)", fontsize=12)
# Imagen Procesada (Lo que ve la red)
axes[1].imshow(img_procesada, cmap='gray')
axes[1].axis('off')
axes[1].set_title(f"Lo que 've' la red\n(48x48, Grises)", fontsize=12)
plt.suptitle(f"Predicción: {genero_str}, {edad_real:.1f} años", fontsize=16, fontweight='bold', color='teal')
plt.tight_layout()
plt.show()
except FileNotFoundError:
print(f"Error: No se encontró la imagen en la ruta: {ruta_imagen}")
except Exception as e:
print(f"Ocurrió un error durante el procesamiento: {e}")
# --- Simulación de Inferencia en Producción ---
# Para demostrarlo, tomamos una imagen de nuestro Test Set,
# la guardamos en el disco duro como un archivo .jpg real,
# y la pasamos por nuestro pipeline.
ruta_prueba = "rostro_prueba.jpg"
# Seleccionamos una imagen al azar del Test Set y la guardamos
idx_azar = 42
imagen_test_cruda = (X_test[idx_azar].reshape(48, 48) * 255).astype(np.uint8)
Image.fromarray(imagen_test_cruda, mode='L').save(ruta_prueba)

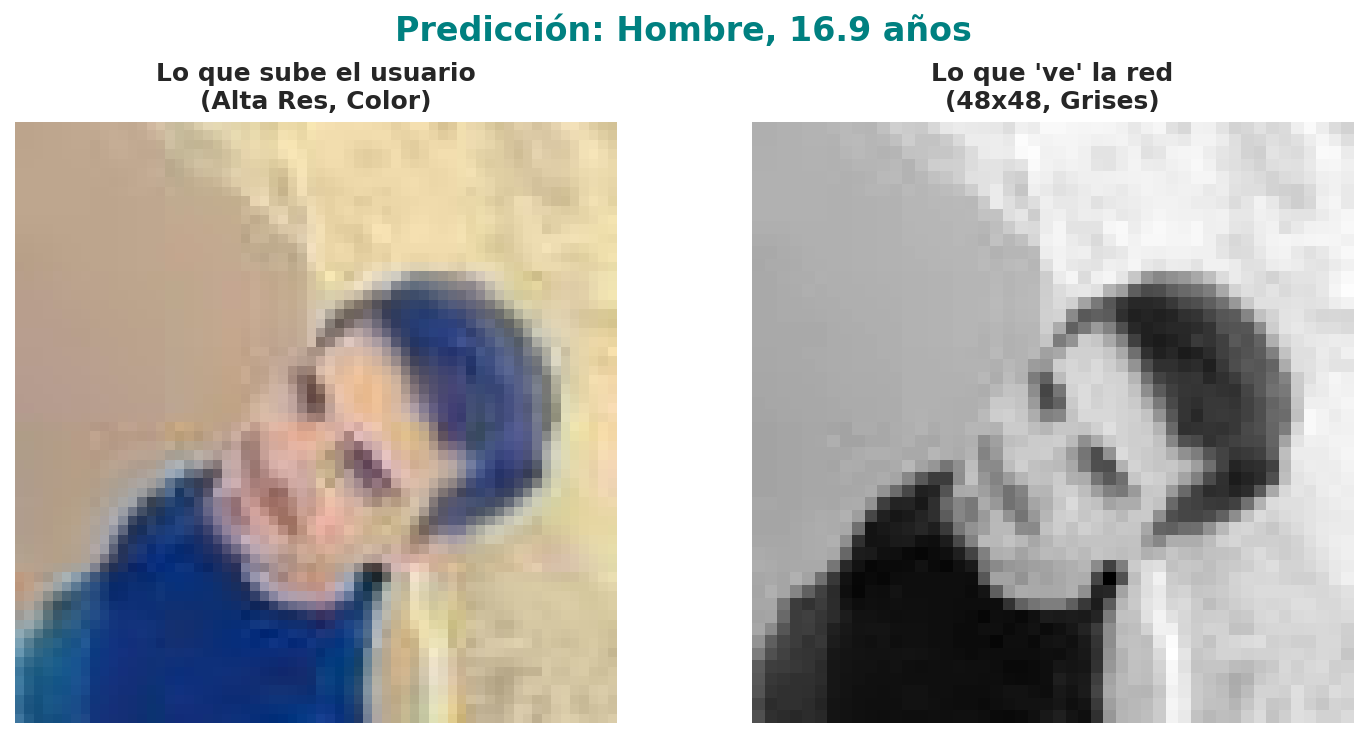

print("--- Ejecutando Pipeline de Inferencia ---")
procesar_e_inferir_imagen(ruta_prueba, modelo_multitask, scaler_age)
# Limpieza del archivo temporal
if os.path.exists(ruta_prueba):
os.remove(ruta_prueba)
/tmp/ipykernel_7667/1782482379.py:71: DeprecationWarning: 'mode' parameter is deprecated and will be removed in Pillow 13 (2026-10-15)
Image.fromarray(imagen_test_cruda, mode='L').save(ruta_prueba)
--- Ejecutando Pipeline de Inferencia ---

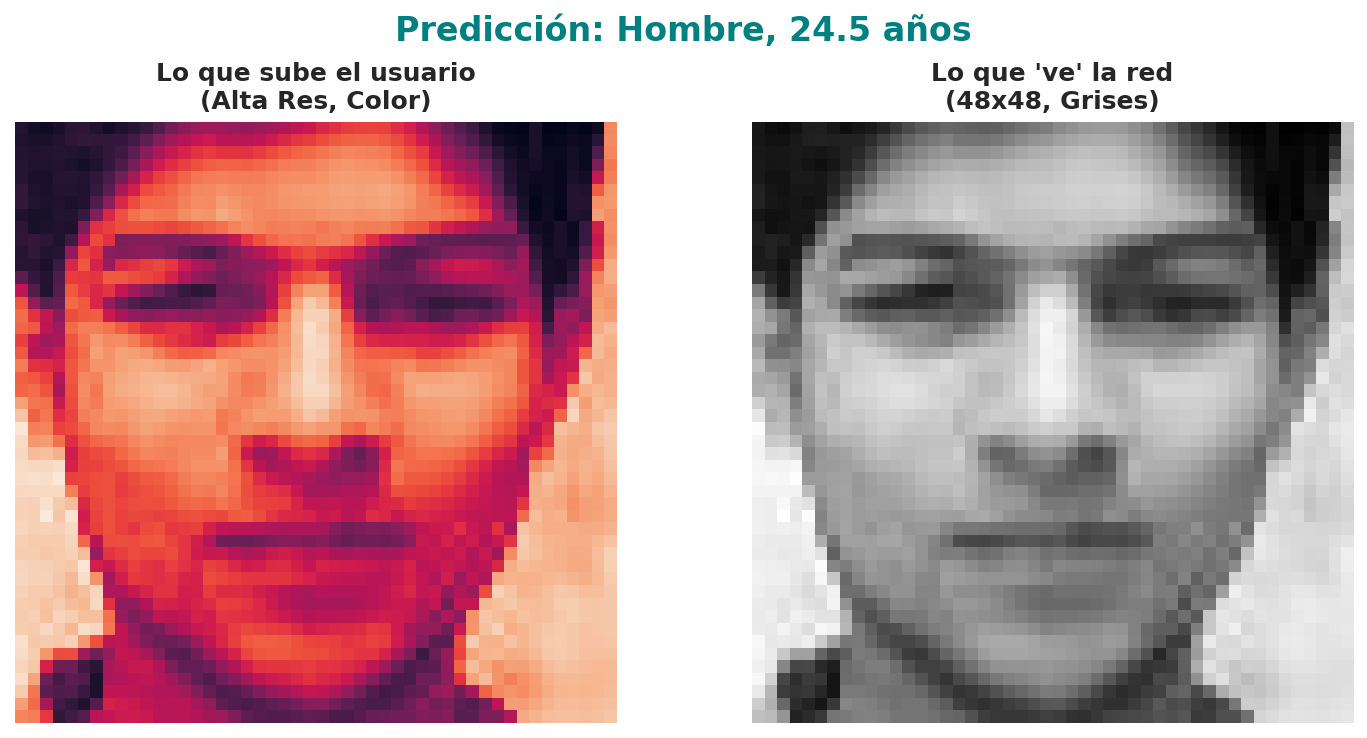

Prueba con imagen subida directamente al sistema de archivos de Colab:
# Imagen desde el sistema de archivos
imagen_real = "foto_28anios.jpg"
procesar_e_inferir_imagen(imagen_real, modelo_multitask, scaler_age)

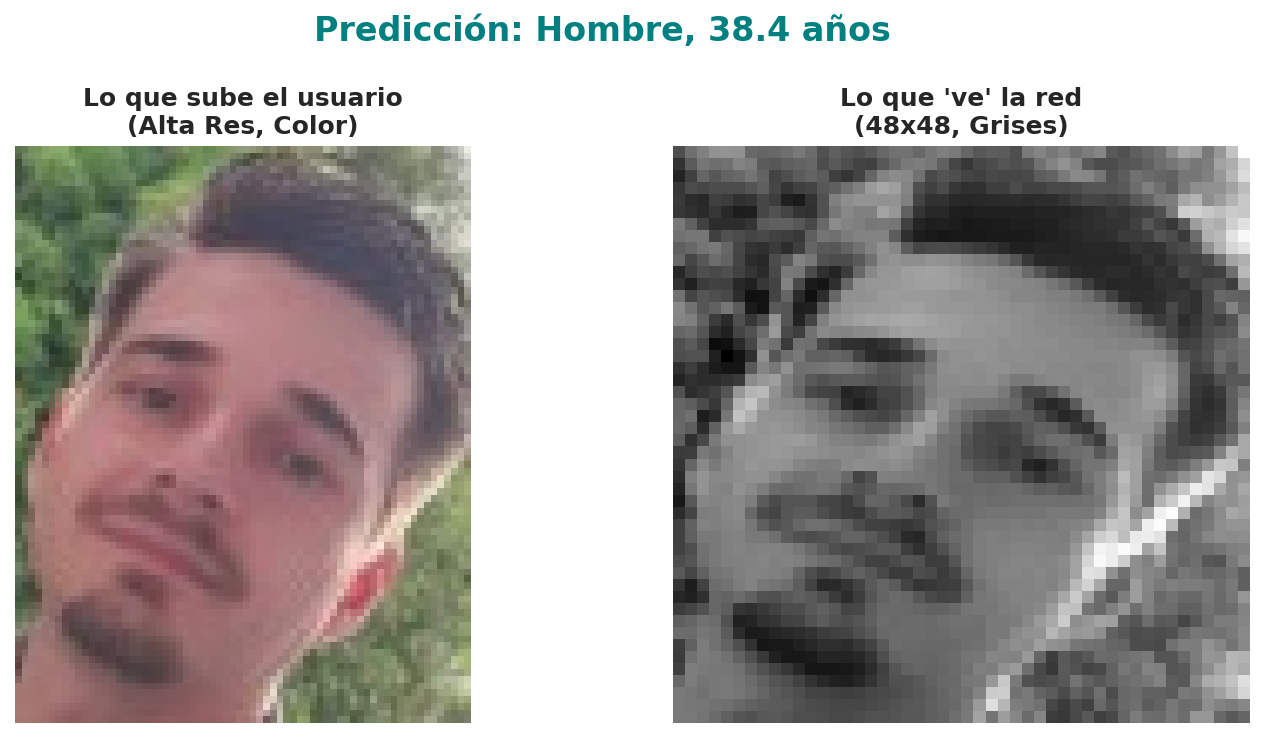

Prueba con imagen desde un enlace:
url_prueba = "https://avatars.githubusercontent.com/u/71282781?v=4&size=64"
# Usamos keras para descargar la imagen rápidamente
ruta_descargada = keras.utils.get_file(ruta_prueba, origin=url_prueba)
print("--- Ejecutando Pipeline de Inferencia ---")
procesar_e_inferir_imagen(ruta_descargada, modelo_multitask, scaler_age)
Downloading data from https://avatars.githubusercontent.com/u/71282781?v=4&size=64
1421/1421 ━━━━━━━━━━━━━━━━━━━━ 0s 1us/step
--- Ejecutando Pipeline de Inferencia ---
Criterio de Ingeniería: Sesgos y Datos Fuera de Distribución (OOD)#
Observar la diferencia entre las imagenes originales y la imagen de 48x48 en escala de grises. Los casos probados tienen una resolución cercana a la esperada, y, así y todo, sufren modificaciones evidentes. Esta pérdida de información nos obliga a plantearnos problemas críticos antes de lanzar este modelo a producción:
El Problema del Encuadre (Cropping): Nuestro modelo fue entrenado con un dataset donde el rostro ocupa el 100% del cuadro. Si un usuario sube una foto de cuerpo entero, la función
resize(48, 48)aplastará todo el cuerpo en la imagen. El rostro quedará reducido a 3x3 píxeles. La red no dará un error; simplemente emitirá una predicción basura.Solución de Industria: El pipeline real necesita un paso previo. Antes de nuestra CNN, debe correr un modelo de Detección Facial (como Haar Cascades o MTCNN) que encuentre la caja delimitadora (Bounding Box) del rostro, lo recorte, y solo ese recorte se envíe a nuestra red. Probar el funcionamiento realizando este paso manualmente, es decir; con imágenes de rostros encuadrados.
Pérdida de Textura (Edad): Al reducir a 48x48 y quitar el color, se pierden detalles finos como arrugas sutiles, canas o tonos de piel que los humanos usamos para estimar la edad. Esto explica por qué el MAE de la edad tiene un límite físico que no podremos superar con esta resolución.
Sesgos de Iluminación y Fondo: Si el dataset original (
age_gender.csv) fue recolectado con buena iluminación frontal y fondos neutros, el modelo fallará si procesa un frame de una cámara de seguridad oscura con luces de neón de fondo. A esto se le llama Data Shift (Desplazamiento de Datos).Solución de Industria: Aplicar Data Augmentation agresivo durante el entrenamiento (cambios de brillo, contraste, inyección de ruido) para forzar a la red a ignorar el fondo y centrarse en la morfología facial.
8. Restricciones de Hardware: Latencia y Viabilidad#
Nuestro cliente requiere que el modelo corra en hardware embebido (Edge Computing). Evaluamos si nuestra arquitectura cumple.
# 1. Tamaño del Modelo
total_params = modelo_multitask.count_params()
print(f"Total de Parámetros: {total_params:,}")
# 2. Prueba de Latencia (Simulando un stream de video a 30 FPS)
# Creamos un batch de 32 rostros (simulando las caras detectadas en 1 segundo de video)
batch_prueba = np.random.rand(32, 48, 48, 1).astype('float32')
# Calentamiento de la GPU/CPU (la primera inferencia siempre es más lenta por inicialización)
_ = modelo_multitask.predict(batch_prueba, verbose=0)
# Medición real
inicio = time.time()
_ = modelo_multitask.predict(batch_prueba, verbose=0)
fin = time.time()
latencia_ms = (fin - inicio) * 1000
print(f"Latencia para procesar 32 rostros: {latencia_ms:.2f} ms")
Total de Parámetros: 110,210
Latencia para procesar 32 rostros: 68.07 ms
Veredicto de Despliegue:
Nuestra CNN tiene menos de 200.000 parámetros. Un modelo denso (MLP) equivalente tendría millones. Gracias al uso de GlobalAveragePooling2D y la arquitectura Multi-Task (que extrae características una sola vez para ambas tareas), la latencia es de apenas unos pocos milisegundos. Es absolutamente viable desplegar este modelo en una Raspberry Pi o un Jetson Nano para operar en tiempo real.
7. Ética, Sesgos y Privacidad por Diseño#
Como ingenieros, nuestra responsabilidad no termina en la métrica de Loss. Un modelo matemáticamente correcto puede ser socialmente desastroso.
Sesgos del Dataset: Observar el gráfico de dispersión de la edad. El modelo tiende a predecir edades cercanas a los 30-40 años para personas muy mayores (80+). Esto ocurre porque el dataset está fuertemente desbalanceado hacia adultos jóvenes. Si desplegamos esto, el sistema tendrá un rendimiento discriminatorio, fallando sistemáticamente en ancianos y minorías étnicas subrepresentadas. Pero, están también las limitaciones ya discutidas sobre la resolución de las imágenes y color, hay features que no se van a poder obtener en el estado actual (pérdida de información), tengamos la arquitectura que tengamos.
Privacidad por Diseño (Privacy by Design): Al ejecutar este modelo liviano directamente en la memoria RAM de la cámara (Edge Computing), el sistema toma el frame de video, extrae el rostro, genera el vector
[Edad: 32, Genero: M]y destruye la imagen inmediatamente. Nunca se guarda un píxel en el disco duro ni se envía a la nube. Esto garantiza el cumplimiento de leyes de privacidad como GDPR, protegiendo la identidad de los transeúntes.
Conexiones y Próximos Pasos#
Construimos una arquitectura convolucional profesional desde cero. Sin embargo, entrenar CNNs requiere decenas de miles de imágenes. ¿Qué pasa si nuestro cliente nos pide detectar si una persona lleva puesta una mascarilla médica (barbijo), pero solo tenemos 500 fotos de ejemplo? Pronto resolvemos este tipo de situaciones…
➡️ Siguiente: En el notebook NLP y Secuencias: Embeddings, LSTM y el Manejo del Tiempo, aprendemos a procesar secuencias temporales con capas especializas. Incluyendo frases y/o texto para analizar sentimientos.
🔄 Relacionado: En el notebook Transfer Learning y Fine-Tuning, aprendemos a descargar modelos grande (como ResNet o MobileNet) pre-entrenados con millones de imágenes, y les “injertaremos” nuestras propias cabezas para resolver problemas complejos con muy pocos datos.
Referencias#
Artículos Fundacionales#
LeCun, Y., Bottou, L., Bengio, Y., & Haffner, P. (1998). Gradient-Based Learning Applied to Document Recognition. Proceedings of the IEEE.
(El paper clásico que popularizó las CNNs modernas).Krizhevsky, A., Sutskever, I., & Hinton, G. E. (2012). ImageNet Classification with Deep Convolutional Neural Networks (AlexNet). NeurIPS.
[PDF]
(El paper que inició la revolución del Deep Learning en visión).Lin, M., Chen, Q., & Yan, S. (2013). Network In Network. arXiv.
[arXiv] (Introdujo Global Average Pooling).Caruana, R. (1997). Multitask Learning. Machine Learning Journal. (Fundamentos teóricos del Multi-Task Learning).
Recursos Prácticos#
Chollet, F. (2021). Deep Learning with Python, Second Edition (Capítulos sobre CNNs). Manning.
Simonyan, K., & Zisserman, A. (2014). Very Deep Convolutional Networks for Large-Scale Image Recognition (VGG). arXiv. [arXiv]
Documentación oficial:
Keras CNN Guide
