Diseño de la Cabeza de Clasificación y Fine-Tuning Progresivo

Diseño de la Cabeza de Clasificación y Fine-Tuning Progresivo#

Open In Colab

Objetivos y Restricciones#

Objetivo principal: Diseñar, evaluar y ajustar una cabeza de clasificación que maximice el Accuracy y minimice el Error de Calibración (ECE), seguido de un Fine-Tuning seguro del backbone.

Restricciones:

  • Prevención de Olvido Catastrófico: El Fine-Tuning no debe destruir los pesos pre-entrenados.

  • Estabilidad Estadística: Las capas BatchNormalization del backbone deben permanecer congeladas.

Prerrequisitos#

Contexto del Problema#

En el caso de estudio anterior, nuestro Benchmarking Framework determinó que DenseNet121 es el backbone óptimo para detectar enfermedades en hojas de té en dispositivos Edge.

El error clásico en este punto es añadir una simple capa Dense(8, activation='softmax') al final del backbone y dar el trabajo por terminado. Sin embargo, el backbone fue entrenado para clasificar 1000 objetos genéricos de ImageNet. Sus características (features) representan el mundo según ImageNet, no según nuestro dominio agrícola.

La Cabeza de Clasificación (Classification Head) no es un simple añadido; es el componente de adaptación clave entre el backbone de propósito general y nuestro problema específico. Debe agregar la información espacial, transformar el espacio de características de forma no lineal, regularizar para evitar el sobreajuste y calibrar las probabilidades finales. En la arquitectura de la cabeza, deben estar contempladas todas estas tareas…

Configuración del Entorno y Datos#

Hide code cell source


# @title *Esta celda clona el repositorio, descarga los datos e importa utilidades*
import sys
import os

IN_COLAB = "google.colab" in sys.modules

if IN_COLAB:
    import subprocess
    REPO_NAME = "applied-ai-engineering"
    if not os.path.exists(REPO_NAME):
        subprocess.run(["git", "clone", f"https://github.com/AxelSkrauba/{REPO_NAME}.git"], check=True)
    os.chdir(f"/content/{REPO_NAME}")
    sys.path.append(f"/content/{REPO_NAME}")

    if not os.path.exists("tea_sickness_dataset"):
        import gdown
        gdown.download(f"https://drive.google.com/uc?id=1ac6EkoBBxCEnJNcJO438DGHhGQKaTELx", "tea_sickness_dataset.zip", quiet=True)
        subprocess.run(["unzip", "-qq", "tea_sickness_dataset.zip"], check=True)
        os.remove("tea_sickness_dataset.zip")
else:
    os.chdir(f"../../")

from utils.plots import setup_plot_style
setup_plot_style()

os.environ["KERAS_BACKEND"] = "tensorflow"

import keras
from keras import layers
import tensorflow as tf
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import time
from pathlib import Path

from sklearn.metrics import accuracy_score, confusion_matrix

keras.utils.set_random_seed(42)

gpus = tf.config.list_physical_devices('GPU')
if gpus:
    tf.config.experimental.set_memory_growth(gpus[0], True)
    print(f"GPU detectada: {gpus[0].name}")
else:
    print("ADVERTENCIA: Sin GPU. El entrenamiento será MUY lento.")

GPU detectada: /physical_device:GPU:0

Preparación del Pipeline de Datos#

# Para este notebook, usamos image_dataset_from_directory directamente sobre la carpeta original
# Lo ideal es utilizar el split visto en notebooks anteriores

DATA_DIR = Path('./tea_sickness_dataset')
IMG_SIZE = 224
BATCH_SIZE = 32

# Cargamos todo el dataset
full_ds = keras.utils.image_dataset_from_directory(
    DATA_DIR, label_mode='categorical', image_size=(IMG_SIZE, IMG_SIZE), batch_size=BATCH_SIZE, seed=42
)
class_names = full_ds.class_names
n_classes = len(class_names)

# Split manual rápido en memoria (80% Train, 20% Val para simplificar la demo)
dataset_size = len(full_ds)
train_size = int(0.8 * dataset_size)
ds_train = full_ds.take(train_size)
ds_val = full_ds.skip(train_size)

# Optimización
AUTOTUNE = tf.data.AUTOTUNE
ds_train = ds_train.cache().prefetch(buffer_size=AUTOTUNE)
ds_val = ds_val.cache().prefetch(buffer_size=AUTOTUNE)

print(f"Clases ({n_classes}): {class_names}")

Found 885 files belonging to 8 classes.
Clases (8): ['Anthracnose', 'algal leaf', 'bird eye spot', 'brown blight', 'gray light', 'healthy', 'red leaf spot', 'white spot']

1. Anatomía del Espacio de Features#

Antes de diseñar la cabeza, debemos entender qué nos entrega el backbone.

from keras.applications.densenet import preprocess_input as eff_preprocess

# Instanciamos el backbone SIN pooling para ver el tensor espacial
backbone_base = keras.applications.DenseNet121(
    include_top=False, weights="imagenet", input_shape=(IMG_SIZE, IMG_SIZE, 3), pooling=None
)
backbone_base.trainable = False

# Tensor de prueba
dummy = tf.zeros((1, IMG_SIZE, IMG_SIZE, 3))
output_spatial = backbone_base(dummy, training=False)

print("="*55)
print("ANATOMÍA DEL TENSOR DE SALIDA DEL BACKBONE")
print("="*55)
print(f"Entrada:          (1, {IMG_SIZE}, {IMG_SIZE}, 3)")
print(f"Salida espacial:  {output_spatial.shape}")
H, W, C = output_spatial.shape[1], output_spatial.shape[2], output_spatial.shape[3]
print(f"  H'={H}, W'={W} (Mapa espacial de {H*W} ubicaciones)")
print(f"  C={C} (Canales de features)")
print(f"  Total features: {H*W*C:,} (Si usamos Flatten)")
print(f"  Con GAP:        {C:,} (Si usamos GlobalAveragePooling2D)")
print(f"\n  Factor de compresión GAP vs Flatten: {H*W:.0f}x")

Downloading data from https://storage.googleapis.com/tensorflow/keras-applications/densenet/densenet121_weights_tf_dim_ordering_tf_kernels_notop.h5
29084464/29084464 ━━━━━━━━━━━━━━━━━━━━ 0s 0us/step
=======================================================
ANATOMÍA DEL TENSOR DE SALIDA DEL BACKBONE
=======================================================
Entrada:          (1, 224, 224, 3)
Salida espacial:  (1, 7, 7, 1024)
  H'=7, W'=7 (Mapa espacial de 49 ubicaciones)
  C=1024 (Canales de features)
  Total features: 50,176 (Si usamos Flatten)
  Con GAP:        1,024 (Si usamos GlobalAveragePooling2D)

  Factor de compresión GAP vs Flatten: 49x

Criterio de Ingeniería: Si usamos Flatten(), nuestra primera capa densa recibiría 50.176 entradas. Si le ponemos 256 neuronas, ¡solo esa conexión tendría casi 13 millones de parámetros! Por eso, el estándar moderno es usar estrategias de Pooling Espacial (como GAP) o Atención para reducir el mapa de 7x7 a un solo vector, preservando la semántica pero destruyendo la explosión combinatoria.

2. Catálogo de Estrategias: Construyendo las Cabezas#

Vamos a definir tres arquitecturas de cabeza distintas para evaluar empíricamente cuál se adapta mejor a nuestro dominio.

A. Capas Personalizadas (Subclassing)#

Implementamos un bloque de Atención Espacial. Si la enfermedad es una pequeña mancha en la esquina de la hoja, el Global Average Pooling (GAP) diluirá esa señal al promediarla con toda la hoja sana. La atención espacial le enseña a la red a “mirar” solo la mancha antes de promediar.

Esto es un ejemplo, así probamos varios enfoques para el mismo problema. Lo importante es que, el diseño de la cabeza debería ser nuestro trabajo (tiempo considerable) dada la comprensión del contexto y la tarea a realizar.

@keras.saving.register_keras_serializable()
class SpatialAttention(layers.Layer):
    """
    Aprende qué REGIONES del mapa espacial (7x7) son más relevantes.
    """
    def __init__(self, kernel_size=7, **kwargs):
        super().__init__(**kwargs)
        self.kernel_size = kernel_size

    def build(self, input_shape):
        self.conv = layers.Conv2D(1, self.kernel_size, padding='same', activation='sigmoid')
        super().build(input_shape)

    def call(self, x):
        # Calculamos el promedio y el máximo a través de los canales
        avg_out = tf.reduce_mean(x, axis=-1, keepdims=True)
        max_out = tf.reduce_max(x, axis=-1, keepdims=True)
        concat = tf.concat([avg_out, max_out], axis=-1)

        # Generamos un mapa de atención (pesos entre 0 y 1)
        attn = self.conv(concat)

        # Multiplicamos los features originales por el mapa de atención
        return x * attn

    def get_config(self):
        cfg = super().get_config()
        cfg.update({"kernel_size": self.kernel_size})
        return cfg

B. Definición de los Modelos Candidatos#

def build_head_experiment(head_type="standard"):
    inputs = keras.Input(shape=(IMG_SIZE, IMG_SIZE, 3))

    # Data Augmentation Integrado
    aug = keras.Sequential([
        layers.RandomFlip("horizontal_and_vertical"),
        layers.RandomRotation(0.2),
        layers.RandomZoom(0.1)
    ])
    x = aug(inputs)

    # Preprocesamiento y Backbone
    x = eff_preprocess(x)
    feats = backbone_base(x, training=False) # Backbone congelado

    if head_type == "baseline_linear":
        # HEAD A: Lineal puro (Mínimo overfitting)
        x = layers.GlobalAveragePooling2D()(feats)
        x = layers.BatchNormalization()(x)
        outputs = layers.Dense(n_classes, activation="softmax")(x)

    elif head_type == "standard_bottleneck":
        # HEAD B: Cuello de botella con regularización
        x = layers.GlobalAveragePooling2D()(feats)
        x = layers.BatchNormalization()(x)
        x = layers.Dropout(0.4)(x)
        x = layers.Dense(256, activation="relu")(x)
        x = layers.Dropout(0.2)(x)
        outputs = layers.Dense(n_classes, activation="softmax")(x)

    elif head_type == "advanced_attention":
        # HEAD C: Atención Espacial + Label Smoothing
        x = SpatialAttention()(feats)
        x = layers.GlobalAveragePooling2D()(x)
        x = layers.BatchNormalization()(x)
        x = layers.Dropout(0.4)(x)
        x = layers.Dense(256, activation="relu", kernel_regularizer=keras.regularizers.l2(1e-4))(x)
        outputs = layers.Dense(n_classes, activation="softmax")(x)

    model = keras.Model(inputs, outputs, name=f"Head_{head_type}")

    # Label Smoothing penaliza la sobreconfianza del modelo
    ls = 0.1 if head_type == "advanced_attention" else 0.0

    model.compile(
        optimizer=keras.optimizers.Adam(learning_rate=1e-3),
        #loss=keras.losses.SparseCategoricalCrossentropy(), # Uso "categorical" en image_dataset_from_directory, para poder utilizar el 'label_smoothing'.
        loss=keras.losses.CategoricalCrossentropy(label_smoothing=ls),
        metrics=["accuracy"]
    )
    return model

# Instanciamos los 3 modelos
modelos_candidatos = {
    "Baseline": build_head_experiment("baseline_linear"),
    "Standard": build_head_experiment("standard_bottleneck"),
    "Advanced": build_head_experiment("advanced_attention")
}

3. Entrenamiento de las Cabezas (Feature Extraction)#

Entrenamos las tres cabezas con el backbone congelado para ver cuál extrae mejor la información.

historias_heads = {}

print("--- Iniciando Evaluación de Cabezas (10 épocas) ---")
for nombre, modelo in modelos_candidatos.items():
    print(f"\nEntrenando {nombre}...")

    callbacks = [
        keras.callbacks.EarlyStopping(monitor='val_loss', patience=3, restore_best_weights=True)
    ]

    t0 = time.time()
    hist = modelo.fit(ds_train, validation_data=ds_val, epochs=15, callbacks=callbacks, verbose=1)
    tiempo = time.time() - t0

    historias_heads[nombre] = hist
    val_acc = hist.history['val_accuracy'][-1]
    print(f"{nombre} completado en {tiempo:.1f}s | Val Acc: {val_acc*100:.2f}% | Params: {modelo.count_params():,}")

# Seleccionamos el mejor modelo para la siguiente fase
mejor_head_nombre = max(historias_heads, key=lambda k: historias_heads[k].history['val_accuracy'][-1])
mejor_modelo = modelos_candidatos[mejor_head_nombre]
print(f"\n Cabeza Ganadora: {mejor_head_nombre}")

--- Iniciando Evaluación de Cabezas (10 épocas) ---

Entrenando Baseline...
Epoch 1/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 24s 442ms/step - accuracy: 0.4886 - loss: 1.4525 - val_accuracy: 0.1492 - val_loss: 2.4477
Epoch 2/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 201ms/step - accuracy: 0.7372 - loss: 0.7800 - val_accuracy: 0.2320 - val_loss: 1.7806
Epoch 3/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 188ms/step - accuracy: 0.8040 - loss: 0.6024 - val_accuracy: 0.3978 - val_loss: 1.3974
Epoch 4/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 194ms/step - accuracy: 0.8324 - loss: 0.4893 - val_accuracy: 0.5691 - val_loss: 1.1109
Epoch 5/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 189ms/step - accuracy: 0.8722 - loss: 0.4206 - val_accuracy: 0.6906 - val_loss: 0.9332
Epoch 6/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 191ms/step - accuracy: 0.8509 - loss: 0.4084 - val_accuracy: 0.7680 - val_loss: 0.8113
Epoch 7/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 197ms/step - accuracy: 0.8764 - loss: 0.3528 - val_accuracy: 0.7845 - val_loss: 0.7344
Epoch 8/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 5s 190ms/step - accuracy: 0.8807 - loss: 0.3495 - val_accuracy: 0.8011 - val_loss: 0.6521
Epoch 9/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 5s 194ms/step - accuracy: 0.8892 - loss: 0.3221 - val_accuracy: 0.8232 - val_loss: 0.5986
Epoch 10/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 189ms/step - accuracy: 0.9048 - loss: 0.2973 - val_accuracy: 0.8287 - val_loss: 0.5673
Epoch 11/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 188ms/step - accuracy: 0.9190 - loss: 0.2761 - val_accuracy: 0.8287 - val_loss: 0.5274
Epoch 12/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 192ms/step - accuracy: 0.9119 - loss: 0.2741 - val_accuracy: 0.8564 - val_loss: 0.4872
Epoch 13/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 187ms/step - accuracy: 0.9119 - loss: 0.2647 - val_accuracy: 0.8564 - val_loss: 0.4679
Epoch 14/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 187ms/step - accuracy: 0.9162 - loss: 0.2510 - val_accuracy: 0.8453 - val_loss: 0.4490
Epoch 15/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 5s 214ms/step - accuracy: 0.9190 - loss: 0.2398 - val_accuracy: 0.8674 - val_loss: 0.4349
Baseline completado en 85.2s | Val Acc: 86.74% | Params: 7,049,800

Entrenando Standard...
Epoch 1/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 22s 396ms/step - accuracy: 0.5114 - loss: 1.3737 - val_accuracy: 0.4475 - val_loss: 1.4274
Epoch 2/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 190ms/step - accuracy: 0.7585 - loss: 0.6671 - val_accuracy: 0.5746 - val_loss: 1.0608
Epoch 3/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 185ms/step - accuracy: 0.7955 - loss: 0.5059 - val_accuracy: 0.6740 - val_loss: 0.9248
Epoch 4/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 206ms/step - accuracy: 0.8395 - loss: 0.4342 - val_accuracy: 0.7182 - val_loss: 0.8003
Epoch 5/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 5s 221ms/step - accuracy: 0.8409 - loss: 0.4352 - val_accuracy: 0.7680 - val_loss: 0.6408
Epoch 6/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 5s 218ms/step - accuracy: 0.8381 - loss: 0.4360 - val_accuracy: 0.8287 - val_loss: 0.5385
Epoch 7/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 6s 291ms/step - accuracy: 0.8622 - loss: 0.3422 - val_accuracy: 0.8508 - val_loss: 0.5030
Epoch 8/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 204ms/step - accuracy: 0.8679 - loss: 0.3383 - val_accuracy: 0.8508 - val_loss: 0.4588
Epoch 9/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 191ms/step - accuracy: 0.8849 - loss: 0.2948 - val_accuracy: 0.8508 - val_loss: 0.4431
Epoch 10/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 194ms/step - accuracy: 0.8693 - loss: 0.3733 - val_accuracy: 0.8674 - val_loss: 0.4029
Epoch 11/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 189ms/step - accuracy: 0.8750 - loss: 0.3528 - val_accuracy: 0.8785 - val_loss: 0.3941
Epoch 12/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 188ms/step - accuracy: 0.8963 - loss: 0.2816 - val_accuracy: 0.8564 - val_loss: 0.3849
Epoch 13/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 5s 193ms/step - accuracy: 0.8849 - loss: 0.2804 - val_accuracy: 0.8840 - val_loss: 0.3614
Epoch 14/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 186ms/step - accuracy: 0.8963 - loss: 0.2855 - val_accuracy: 0.8950 - val_loss: 0.3533
Epoch 15/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 176ms/step - accuracy: 0.9048 - loss: 0.2503 - val_accuracy: 0.8785 - val_loss: 0.3614
Standard completado en 85.2s | Val Acc: 87.85% | Params: 7,306,056

Entrenando Advanced...
Epoch 1/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 24s 391ms/step - accuracy: 0.5369 - loss: 1.5519 - val_accuracy: 0.4144 - val_loss: 1.6041
Epoch 2/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 190ms/step - accuracy: 0.7571 - loss: 1.0915 - val_accuracy: 0.6464 - val_loss: 1.2950
Epoch 3/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 187ms/step - accuracy: 0.8040 - loss: 0.9865 - val_accuracy: 0.7293 - val_loss: 1.2505
Epoch 4/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 188ms/step - accuracy: 0.8438 - loss: 0.8915 - val_accuracy: 0.7624 - val_loss: 1.1950
Epoch 5/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 195ms/step - accuracy: 0.8707 - loss: 0.8614 - val_accuracy: 0.8343 - val_loss: 1.0960
Epoch 6/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 190ms/step - accuracy: 0.8793 - loss: 0.8311 - val_accuracy: 0.8232 - val_loss: 1.0763
Epoch 7/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 191ms/step - accuracy: 0.8807 - loss: 0.8101 - val_accuracy: 0.8287 - val_loss: 1.0254
Epoch 8/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 199ms/step - accuracy: 0.8807 - loss: 0.8028 - val_accuracy: 0.8674 - val_loss: 0.9782
Epoch 9/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 193ms/step - accuracy: 0.8778 - loss: 0.8220 - val_accuracy: 0.8895 - val_loss: 0.9354
Epoch 10/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 194ms/step - accuracy: 0.8849 - loss: 0.8028 - val_accuracy: 0.8674 - val_loss: 0.9013
Epoch 11/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 198ms/step - accuracy: 0.8949 - loss: 0.7815 - val_accuracy: 0.9061 - val_loss: 0.8847
Epoch 12/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 192ms/step - accuracy: 0.9020 - loss: 0.7846 - val_accuracy: 0.8729 - val_loss: 0.8486
Epoch 13/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 179ms/step - accuracy: 0.8920 - loss: 0.7772 - val_accuracy: 0.8785 - val_loss: 0.8696
Epoch 14/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 194ms/step - accuracy: 0.9091 - loss: 0.7577 - val_accuracy: 0.9061 - val_loss: 0.8180
Epoch 15/15
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 178ms/step - accuracy: 0.9162 - loss: 0.7623 - val_accuracy: 0.9061 - val_loss: 0.8227
Advanced completado en 82.1s | Val Acc: 90.61% | Params: 7,306,155

 Cabeza Ganadora: Advanced

4. Fine-Tuning Conjunto: Regla de Oro#

Ahora que la cabeza ha convergido, podemos descongelar el backbone.

⚠️ LA TRAMPA DEL BATCH NORMALIZATION: Las capas BatchNormalization del backbone tienen estadísticas (media, varianza) calculadas durante el pre-entrenamiento en ImageNet. Si las descongelamos y las actualizamos con nuestros datos (800 imágenes aprox. para este caso), las estadísticas se corrompen rápidamente. La práctica correcta: Mantener las BN del backbone en modo inferencia (trainable = False) aunque el resto del bloque esté activo.

NOTA: esto ya se menciona en otros notebooks, pero suele “olvidarse”. Está repetido a posta, así queda aunque sea por repetición y cansancio…

def unfreeze_backbone_safely(modelo, num_layers_to_unfreeze=20):
    """
    Descongela las últimas N capas del backbone, manteniendo BatchNormalization congelado.
    """
    # Buscamos el backbone dentro del modelo
    backbone = [layer for layer in modelo.layers if isinstance(layer, keras.Model)][0]

    backbone.trainable = True
    total_layers = len(backbone.layers)
    freeze_until = total_layers - num_layers_to_unfreeze

    for i, layer in enumerate(backbone.layers):
        if i < freeze_until:
            layer.trainable = False
        else:
            # Regla de Oro: BN siempre congelado en Fine-Tuning
            if isinstance(layer, layers.BatchNormalization):
                layer.trainable = False
            else:
                layer.trainable = True

    print(f"Descongeladas {num_layers_to_unfreeze} capas. Capas BN protegidas.")

# Aplicamos el descongelamiento seguro
unfreeze_backbone_safely(mejor_modelo, num_layers_to_unfreeze=20)

# RE-COMPILACIÓN CRÍTICA: Learning Rate pequeño
mejor_modelo.compile(
    optimizer=keras.optimizers.Adam(learning_rate=1e-5), # 100x más pequeño que antes
    #loss=keras.losses.SparseCategoricalCrossentropy(),  # Uso "categorical" en image_dataset_from_directory, para poder utilizar el 'label_smoothing'.
    loss=keras.losses.CategoricalCrossentropy(label_smoothing=0.1),
    metrics=["accuracy"]
)

print("\nIniciando Fine-Tuning Progresivo...")
callbacks_ft = [
    keras.callbacks.EarlyStopping(monitor='val_loss', patience=4, restore_best_weights=True, verbose=1),
    keras.callbacks.ReduceLROnPlateau(monitor='val_loss', factor=0.5, patience=2)
]

hist_ft = mejor_modelo.fit(ds_train, validation_data=ds_val, epochs=25, callbacks=callbacks_ft, verbose=1)

Descongeladas 20 capas. Capas BN protegidas.

Iniciando Fine-Tuning Progresivo...
Epoch 1/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 23s 411ms/step - accuracy: 0.9219 - loss: 0.7397 - val_accuracy: 0.9061 - val_loss: 0.8083 - learning_rate: 1.0000e-05
Epoch 2/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 184ms/step - accuracy: 0.9091 - loss: 0.7662 - val_accuracy: 0.9061 - val_loss: 0.8001 - learning_rate: 1.0000e-05
Epoch 3/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 194ms/step - accuracy: 0.9361 - loss: 0.7206 - val_accuracy: 0.9061 - val_loss: 0.7932 - learning_rate: 1.0000e-05
Epoch 4/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 5s 187ms/step - accuracy: 0.9190 - loss: 0.7307 - val_accuracy: 0.9061 - val_loss: 0.7878 - learning_rate: 1.0000e-05
Epoch 5/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 190ms/step - accuracy: 0.9190 - loss: 0.7472 - val_accuracy: 0.9061 - val_loss: 0.7814 - learning_rate: 1.0000e-05
Epoch 6/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 195ms/step - accuracy: 0.9418 - loss: 0.7201 - val_accuracy: 0.9006 - val_loss: 0.7769 - learning_rate: 1.0000e-05
Epoch 7/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 192ms/step - accuracy: 0.9304 - loss: 0.7363 - val_accuracy: 0.9006 - val_loss: 0.7727 - learning_rate: 1.0000e-05
Epoch 8/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 192ms/step - accuracy: 0.9276 - loss: 0.7401 - val_accuracy: 0.9006 - val_loss: 0.7695 - learning_rate: 1.0000e-05
Epoch 9/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 198ms/step - accuracy: 0.9162 - loss: 0.7396 - val_accuracy: 0.9006 - val_loss: 0.7669 - learning_rate: 1.0000e-05
Epoch 10/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 193ms/step - accuracy: 0.9375 - loss: 0.7153 - val_accuracy: 0.9006 - val_loss: 0.7651 - learning_rate: 1.0000e-05
Epoch 11/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 193ms/step - accuracy: 0.9233 - loss: 0.7339 - val_accuracy: 0.9006 - val_loss: 0.7627 - learning_rate: 1.0000e-05
Epoch 12/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 196ms/step - accuracy: 0.9332 - loss: 0.7111 - val_accuracy: 0.9006 - val_loss: 0.7613 - learning_rate: 1.0000e-05
Epoch 13/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 190ms/step - accuracy: 0.9290 - loss: 0.7276 - val_accuracy: 0.8895 - val_loss: 0.7606 - learning_rate: 1.0000e-05
Epoch 14/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 189ms/step - accuracy: 0.9375 - loss: 0.7167 - val_accuracy: 0.8895 - val_loss: 0.7590 - learning_rate: 1.0000e-05
Epoch 15/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 194ms/step - accuracy: 0.9205 - loss: 0.7373 - val_accuracy: 0.8895 - val_loss: 0.7580 - learning_rate: 1.0000e-05
Epoch 16/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 5s 187ms/step - accuracy: 0.9148 - loss: 0.7468 - val_accuracy: 0.8895 - val_loss: 0.7573 - learning_rate: 1.0000e-05
Epoch 17/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 190ms/step - accuracy: 0.9247 - loss: 0.7440 - val_accuracy: 0.8895 - val_loss: 0.7569 - learning_rate: 1.0000e-05
Epoch 18/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 190ms/step - accuracy: 0.9148 - loss: 0.7300 - val_accuracy: 0.8895 - val_loss: 0.7563 - learning_rate: 1.0000e-05
Epoch 19/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 187ms/step - accuracy: 0.9190 - loss: 0.7454 - val_accuracy: 0.8895 - val_loss: 0.7553 - learning_rate: 1.0000e-05
Epoch 20/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 188ms/step - accuracy: 0.9205 - loss: 0.7323 - val_accuracy: 0.8895 - val_loss: 0.7548 - learning_rate: 1.0000e-05
Epoch 21/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 190ms/step - accuracy: 0.9162 - loss: 0.7298 - val_accuracy: 0.8895 - val_loss: 0.7544 - learning_rate: 1.0000e-05
Epoch 22/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 187ms/step - accuracy: 0.9290 - loss: 0.7274 - val_accuracy: 0.8895 - val_loss: 0.7541 - learning_rate: 1.0000e-05
Epoch 23/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 178ms/step - accuracy: 0.9304 - loss: 0.7200 - val_accuracy: 0.8950 - val_loss: 0.7546 - learning_rate: 1.0000e-05
Epoch 24/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 182ms/step - accuracy: 0.9162 - loss: 0.7488 - val_accuracy: 0.9006 - val_loss: 0.7548 - learning_rate: 1.0000e-05
Epoch 25/25
22/22 ━━━━━━━━━━━━━━━━━━━━ 4s 179ms/step - accuracy: 0.9304 - loss: 0.7276 - val_accuracy: 0.9006 - val_loss: 0.7549 - learning_rate: 5.0000e-06
Restoring model weights from the end of the best epoch: 22.

Resta ensayar y experimentar los parámetros para el fine-tuning óptimo…

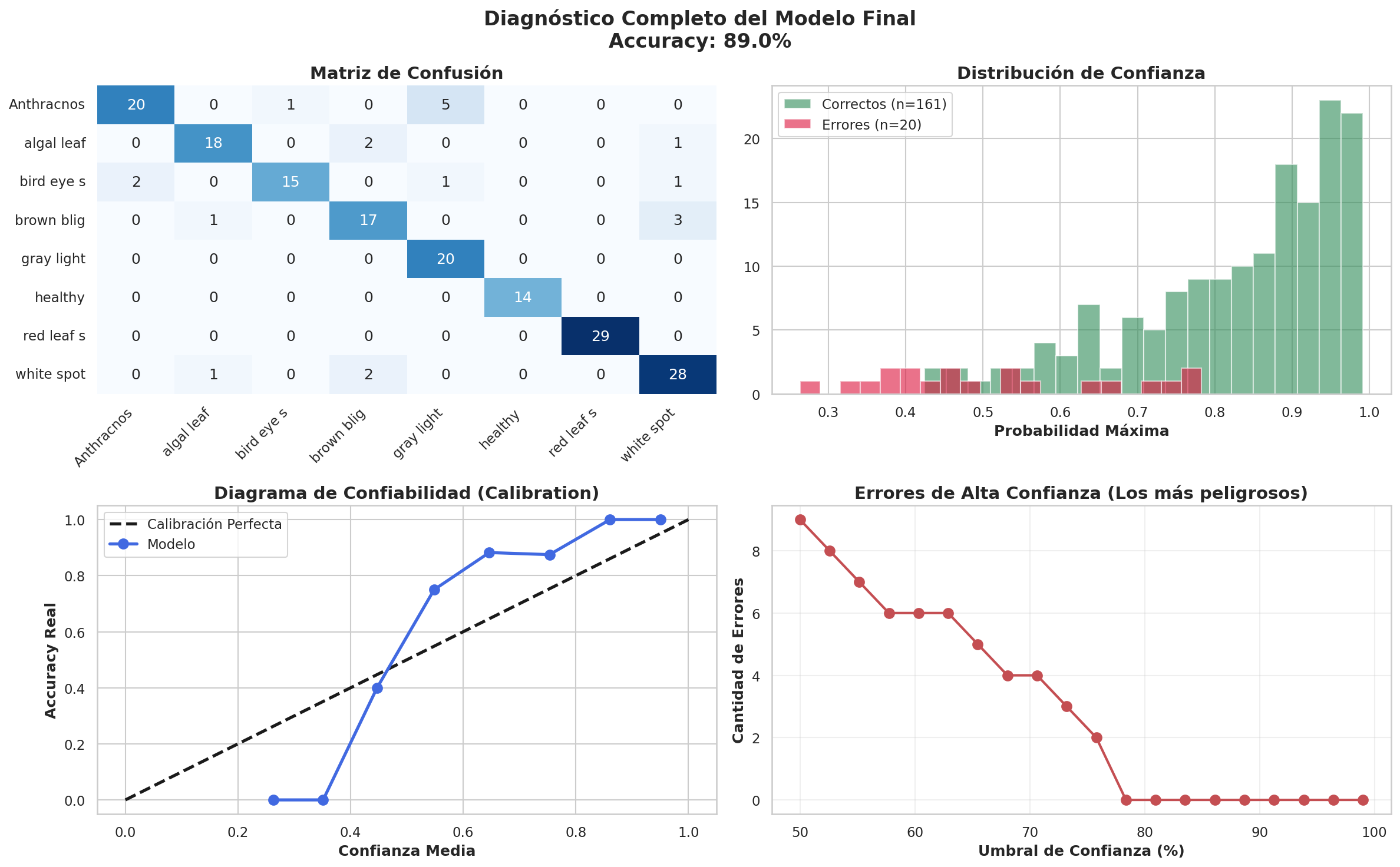

5. Dashboard de Diagnóstico Profesional#

Un modelo que alcanza 90% de Accuracy puede estar sobreconfiado (dice 0,99 de probabilidad cuando debería decir 0,75). Necesitamos evaluar la calibración.

import seaborn as sns
def full_diagnostic(modelo, ds_val, class_names):
    """Genera un dashboard de diagnóstico de nivel producción."""
    all_preds, all_probs, all_true = [], [], []

    for imgs, labels in ds_val:
        probs = modelo.predict(imgs, verbose=0)
        all_probs.extend(probs)
        all_preds.extend(np.argmax(probs, axis=1))
        all_true.extend(np.argmax(labels.numpy(), axis=1))  # para el Onehot al usar "categorical"

    all_true = np.array(all_true)
    all_preds = np.array(all_preds)
    all_probs = np.array(all_probs)
    confs = np.max(all_probs, axis=1)
    correct = (all_preds == all_true)

    fig = plt.figure(figsize=(16, 10))
    fig.suptitle(f'Diagnóstico Completo del Modelo Final\nAccuracy: {accuracy_score(all_true, all_preds)*100:.1f}%', fontsize=16, fontweight='bold')

    # 1. Matriz de Confusión
    ax1 = fig.add_subplot(2, 2, 1)
    cm = confusion_matrix(all_true, all_preds)
    sns.heatmap(cm, annot=True, fmt='d', cmap='Blues', ax=ax1, cbar=False)
    ax1.set_xticklabels([c[:10] for c in class_names], rotation=45, ha='right')
    ax1.set_yticklabels([c[:10] for c in class_names], rotation=0)
    ax1.set_title('Matriz de Confusión')

    # 2. Distribución de Confianza
    ax2 = fig.add_subplot(2, 2, 2)
    ax2.hist(confs[correct], bins=20, alpha=0.6, color='seagreen', label=f'Correctos (n={correct.sum()})')
    ax2.hist(confs[~correct], bins=20, alpha=0.6, color='crimson', label=f'Errores (n={(~correct).sum()})')
    ax2.set_title('Distribución de Confianza')
    ax2.set_xlabel('Probabilidad Máxima')
    ax2.legend()

    # 3. Reliability Diagram (Calibración)
    ax3 = fig.add_subplot(2, 2, 3)
    n_bins = 10
    bin_edges = np.linspace(0, 1, n_bins + 1)
    bin_accs, bin_confs = [], []

    for i in range(n_bins):
        mask = (confs >= bin_edges[i]) & (confs < bin_edges[i+1])
        if mask.sum() > 0:
            bin_accs.append(correct[mask].mean())
            bin_confs.append(confs[mask].mean())

    ax3.plot([0, 1], [0, 1], 'k--', label='Calibración Perfecta')
    ax3.plot(bin_confs, bin_accs, 'o-', color='royalblue', label='Modelo')
    ax3.set_title('Diagrama de Confiabilidad (Calibration)')
    ax3.set_xlabel('Confianza Media')
    ax3.set_ylabel('Accuracy Real')
    ax3.legend()

    # 4. Errores de Alta Confianza
    ax4 = fig.add_subplot(2, 2, 4)
    thresholds = np.linspace(0.5, 0.99, 20)
    n_errors = [((~correct) & (confs >= t)).sum() for t in thresholds]
    ax4.plot(thresholds * 100, n_errors, 'r-o', lw=2)
    ax4.set_title('Errores de Alta Confianza (Los más peligrosos)')
    ax4.set_xlabel('Umbral de Confianza (%)')
    ax4.set_ylabel('Cantidad de Errores')
    ax4.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.show()

# Ejecutamos el diagnóstico
full_diagnostic(mejor_modelo, ds_val, class_names)

WARNING:tensorflow:5 out of the last 13 calls to <function TensorFlowTrainer.make_predict_function.<locals>.one_step_on_data_distributed at 0x7e2c19476020> triggered tf.function retracing. Tracing is expensive and the excessive number of tracings could be due to (1) creating @tf.function repeatedly in a loop, (2) passing tensors with different shapes, (3) passing Python objects instead of tensors. For (1), please define your @tf.function outside of the loop. For (2), @tf.function has reduce_retracing=True option that can avoid unnecessary retracing. For (3), please refer to https://www.tensorflow.org/guide/function#controlling_retracing and https://www.tensorflow.org/api_docs/python/tf/function for  more details.
../../../_images/df471b4e919aec3f47d99fe1a4f2b6efa577d08412a8a418057813d3c85de8e4.png

Lecciones de Ingeniería y Checklist de Producción#

Al observar el Dashboard de diagnóstico, un ingeniero debe evaluar lo siguiente:

  1. Expected Calibration Error (ECE): Si la línea azul en el Diagrama de Confiabilidad está muy por debajo de la línea punteada negra, el modelo es sobreconfiado. Esto se mitiga usando Label Smoothing en la cabeza de clasificación (como hicimos en el modelo Advanced).

  2. Errores de Alta Confianza: Si el modelo comete muchos errores estando 99% seguro, no podemos confiar en él para automatización total. Debemos establecer un umbral de rechazo (ej. para nuestro caso; derivar a un humano si la confianza es < 58%).

Checklist antes de guardar el modelo (.keras):

  • El modelo incluye la capa de Data Augmentation (solo activa en training).

  • El preprocesamiento específico del backbone (eff_preprocess) está integrado en el grafo.

  • Las capas BatchNormalization del backbone sobrevivieron al Fine-Tuning sin corromperse.

Entorno de Ejecución#

Hide code cell source


from utils.environment import environment_table
environment_table(include_all=False)
Reproducibility Environment Information
Package Version
Python 3.12.13
Platform Linux-6.6.122+-x86_64-with-glibc2.35
IPython 7.34.0
ipywidgets 7.7.1
joblib 1.5.3
keras 3.13.2
matplotlib 3.10.0
numpy 2.0.2
pandas 2.2.2
scipy 1.16.3
seaborn 0.13.2
sklearn 1.5.3
statsmodels 0.14.6
tensorflow 2.20.0
Contents
